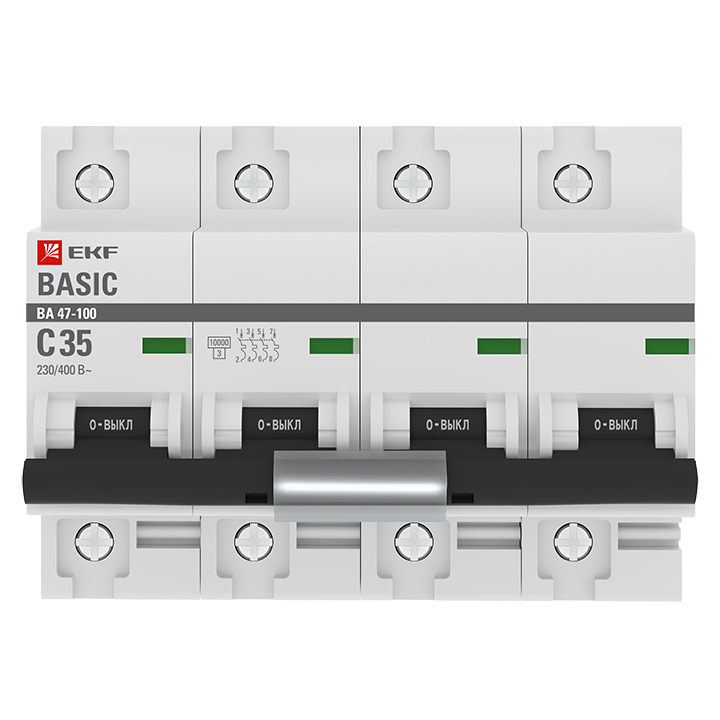

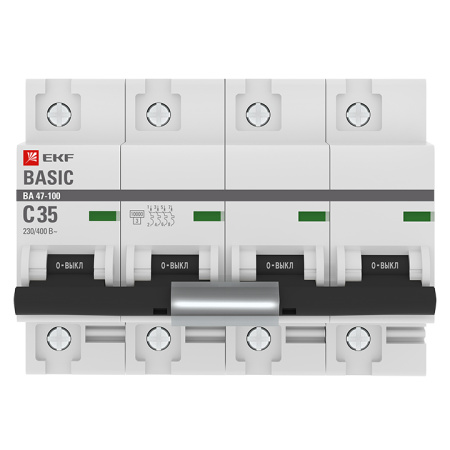

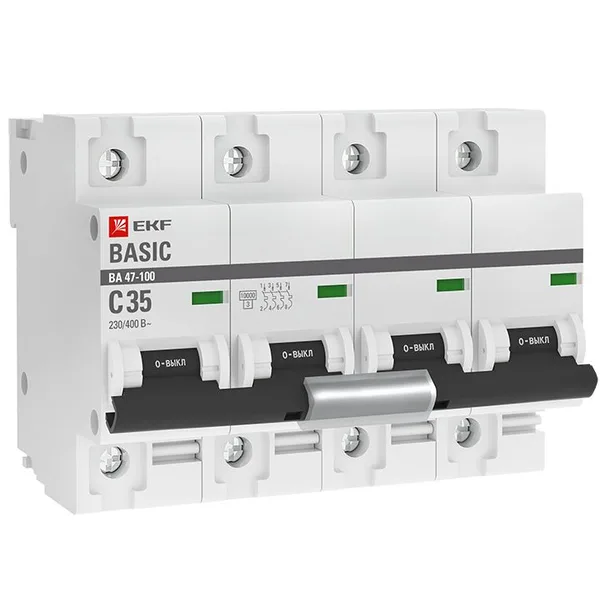

Выключатель автоматический ВА МОД 4П 35А С 10кА ВА 47-100 Basic EKF

Автоматический выключатель 4П 35 А кривая C — EKF.

Отключающая способность 10 кА нужна на вводе и вблизи трансформаторной подстанции, где ток короткого замыкания выше. 32–50 А — это ввод в квартиру или питание распределительного щита. Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке.

Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.
