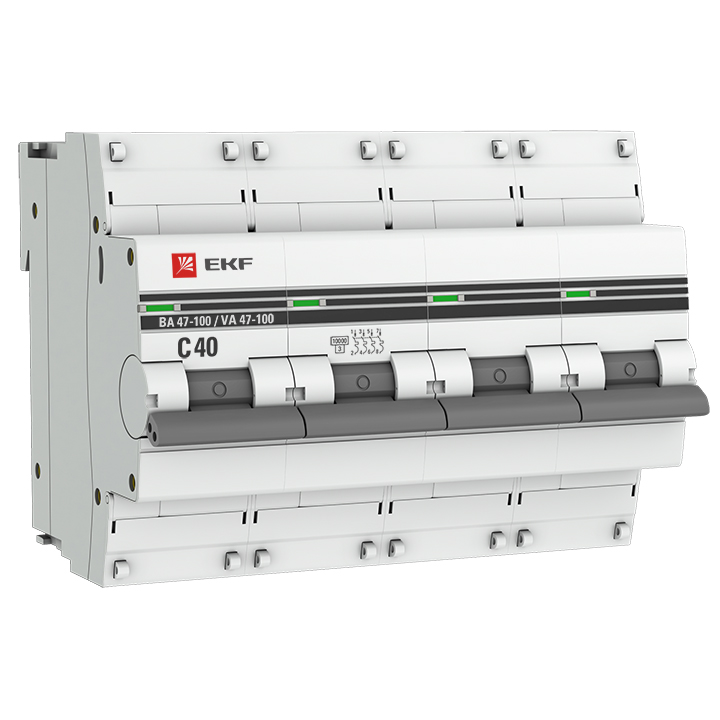

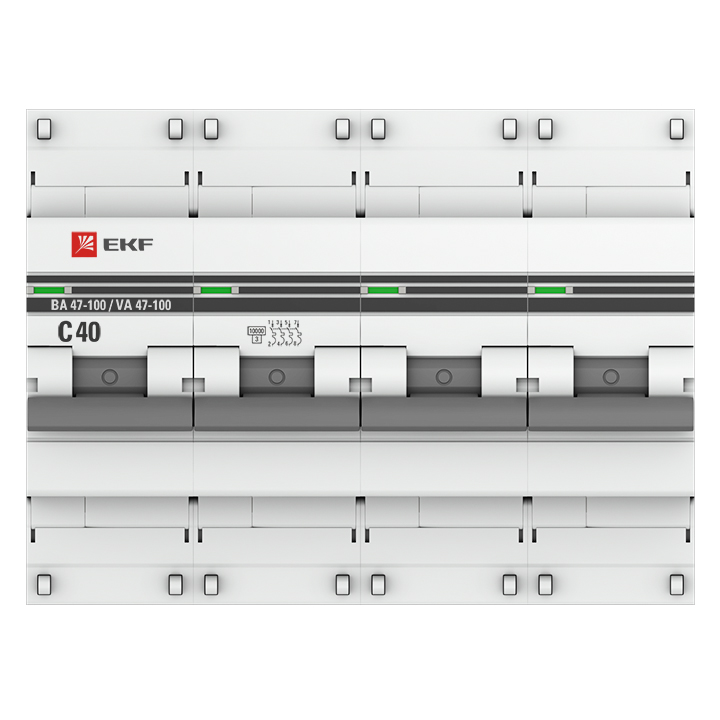

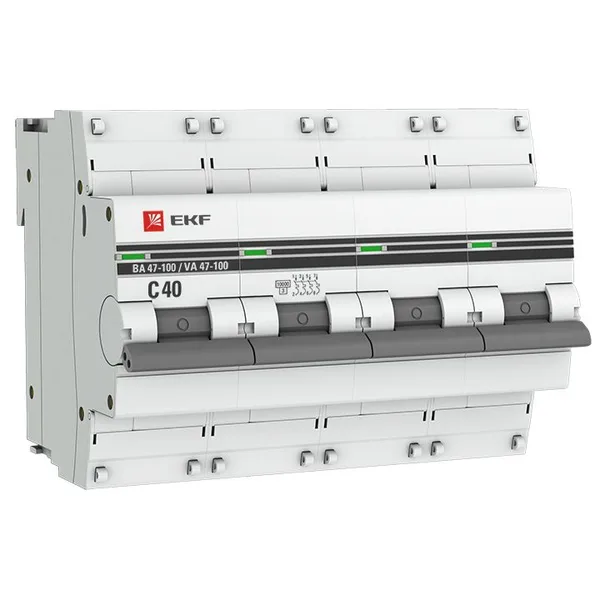

Выключатель автоматический ВА МОД 4П 40А С 10кА PROxima EKF

Автоматический выключатель 4П 40 А кривая C — EKF.

Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание. Отключающая способность 10 кА нужна на вводе и вблизи трансформаторной подстанции, где ток короткого замыкания выше.

Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке. 32–50 А — это ввод в квартиру или питание распределительного щита. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.
