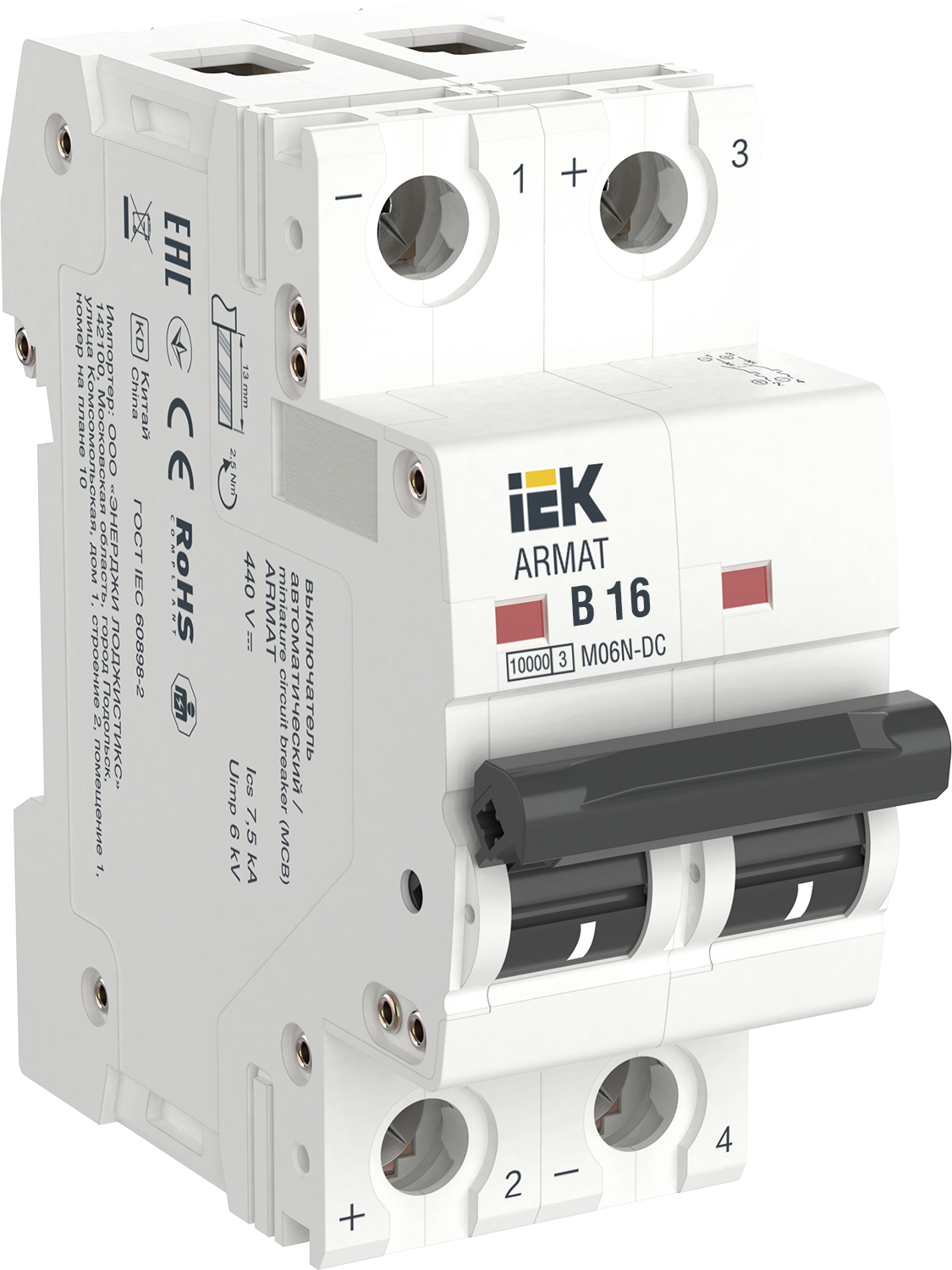

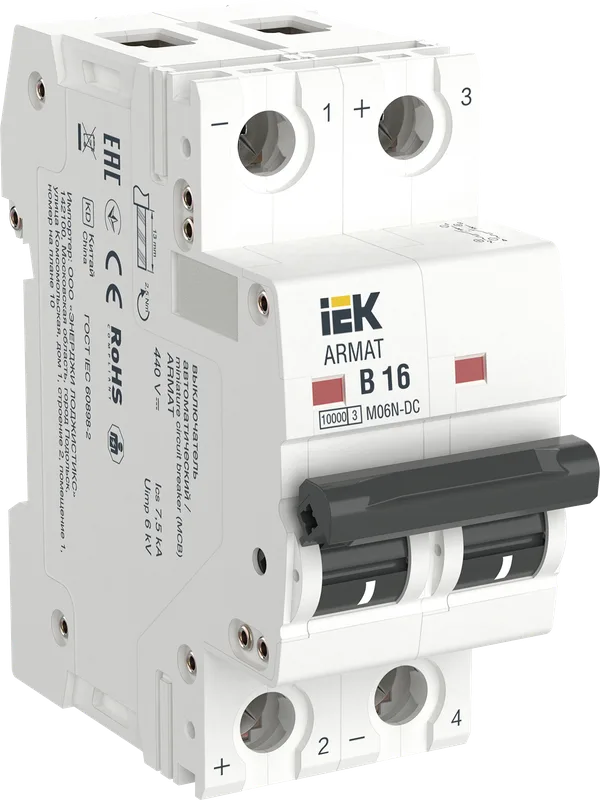

Выключатель автоматический ВА МОД M06N-DC 2П B 16А ARMAT IEK

Автоматический выключатель 2П 16 А кривая B — IEK.

16 А — типовой номинал розеточной группы, 10 А — линии освещения. Кривая B срабатывает при токе от трёх до пяти номиналов — её берут для линий с чисто активной нагрузкой: освещение, розетки, обогрев.

Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды. Исполнение 2П — аппарат занимает 2 модуля на DIN-рейке.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
