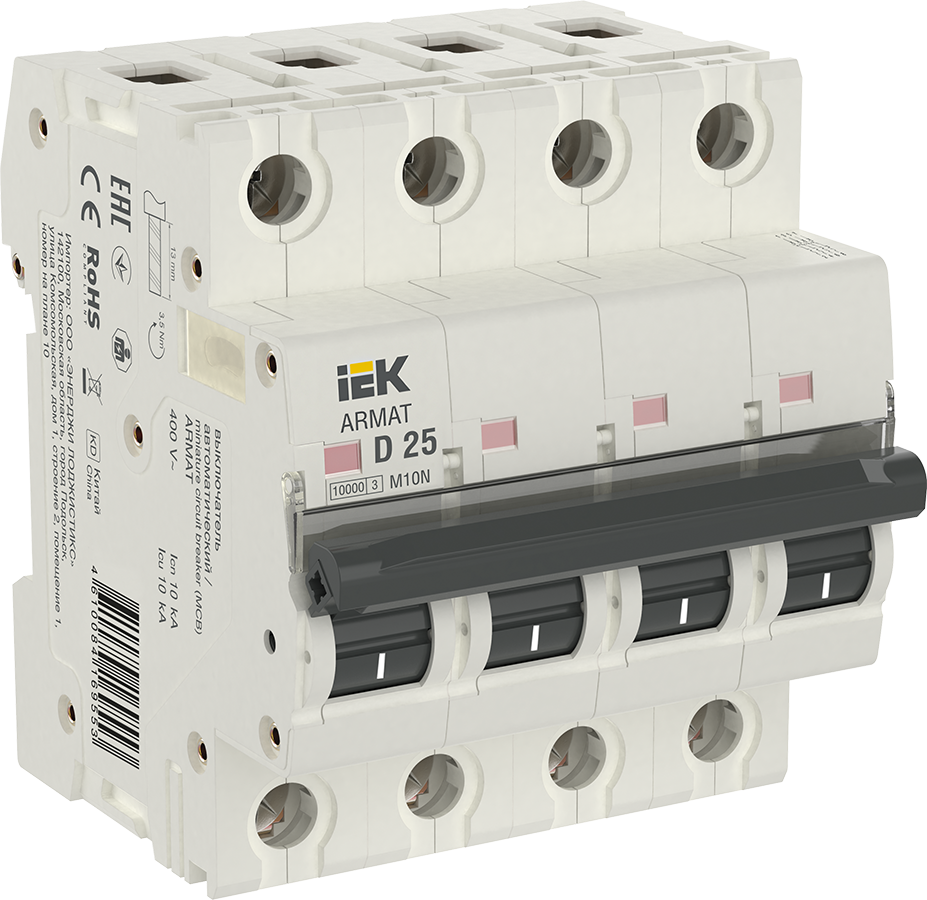

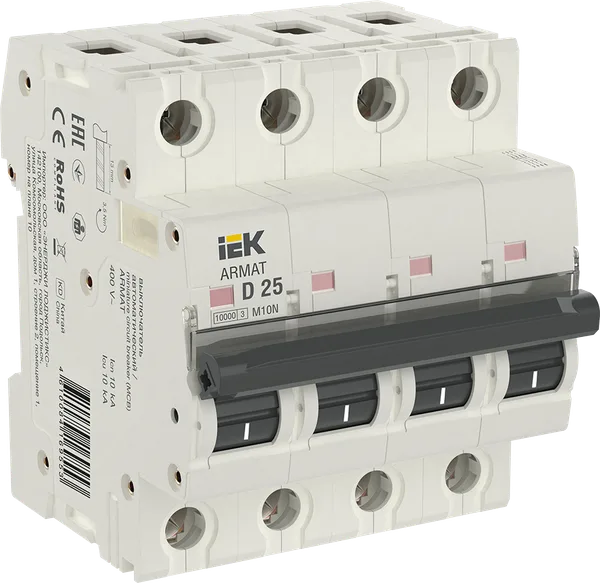

Выключатель автоматический ВА МОД M10N 4П D 25А ARMAT IEK

Автоматический выключатель 4П 25 А кривая D — IEK.

20–25 А берут под мощного потребителя: варочную панель, водонагреватель, станок в мастерской. Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке.

Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов. Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.

Ресурс контактов

Автомат рассчитан на тысячи оперативных включений, но после отключения короткого замыкания контакты подгорают. Аппарат, отработавший по КЗ несколько раз, меняют.
