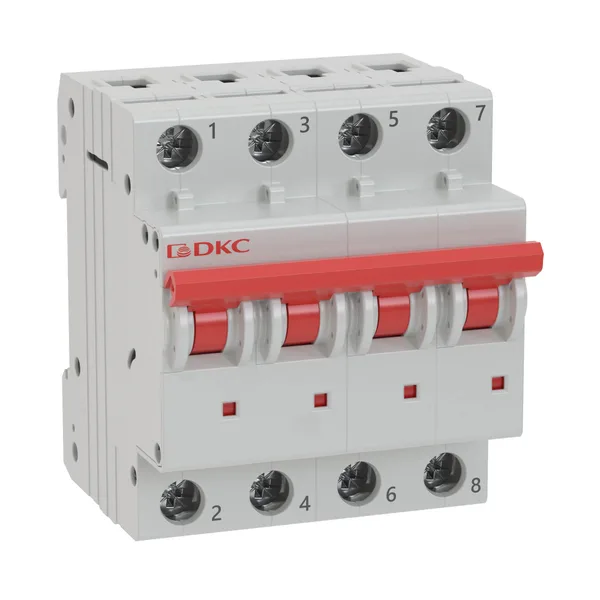

Выключатель автоматический ВА МОД MD63 4П 13А В 6кА YON DKC

Автоматический выключатель 4П 13 А — DKC.

Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание. Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети. Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке.

16 А — типовой номинал розеточной группы, 10 А — линии освещения.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
