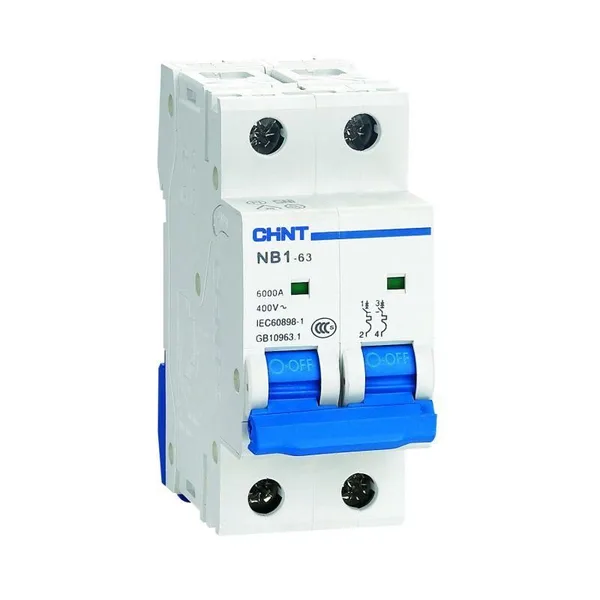

Выключатель автоматический ВА МОД NB1-63 2П 1А 6кА D (DB) CHINT

Автоматический выключатель 2П 1 А кривая D — Chint.

Исполнение 2П — аппарат занимает 2 модуля на DIN-рейке. Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов. Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети.

Номинал до 10 А ставят на линии освещения и слаботочные группы. Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
