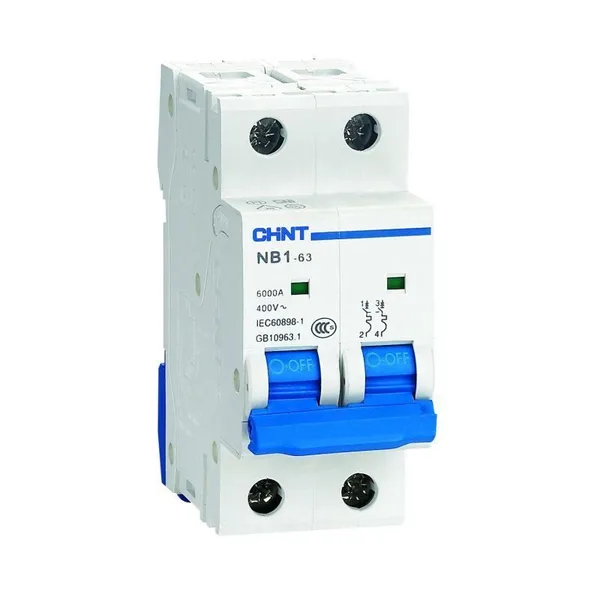

Выключатель автоматический ВА МОД NB1-63 2П 20А 6кА С (DB) CHINT

Автоматический выключатель 2П 20 А кривая C — Chint.

Исполнение 2П — аппарат занимает 2 модуля на DIN-рейке. Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов.

Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети. 20–25 А берут под мощного потребителя: варочную панель, водонагреватель, станок в мастерской.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.
