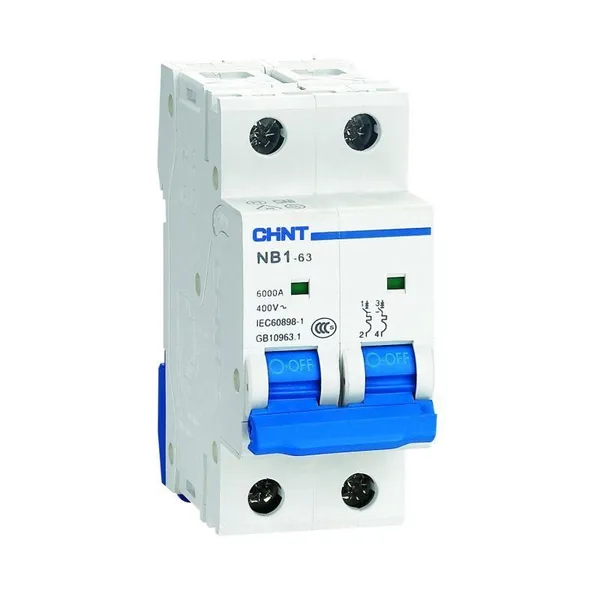

Выключатель автоматический ВА МОД NB1-63 2П 3А 6кА С (DB) CHINT

Автоматический выключатель 2П 3 А кривая C — Chint.

Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети. Исполнение 2П — аппарат занимает 2 модуля на DIN-рейке.

Номинал до 10 А ставят на линии освещения и слаботочные группы. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
