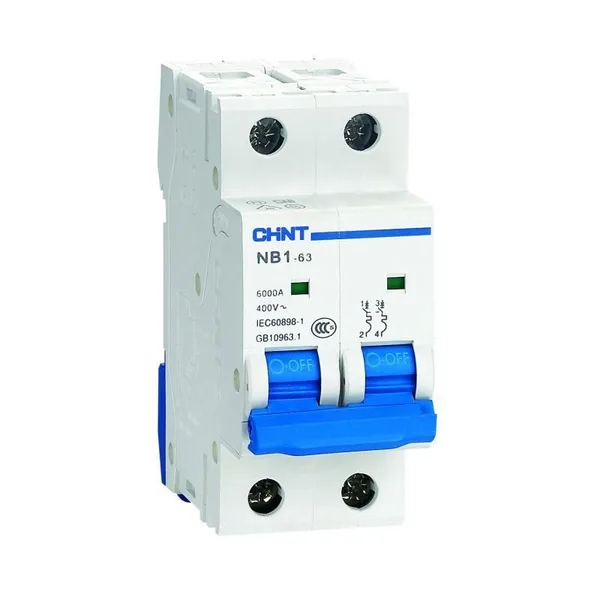

Выключатель автоматический ВА МОД NB1-63 2П 4А 6кА D (DB) CHINT

Автоматический выключатель 2П 4 А кривая D — Chint.

Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети. Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание. Исполнение 2П — аппарат занимает 2 модуля на DIN-рейке.

Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов. Номинал до 10 А ставят на линии освещения и слаботочные группы.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.

Про однополюсные и двухполюсные

Однополюсный аппарат рвёт только фазу, двухполюсный — фазу и ноль. Второй берут там, где линию нужно обесточить полностью: ванная, уличная розетка, ввод.
