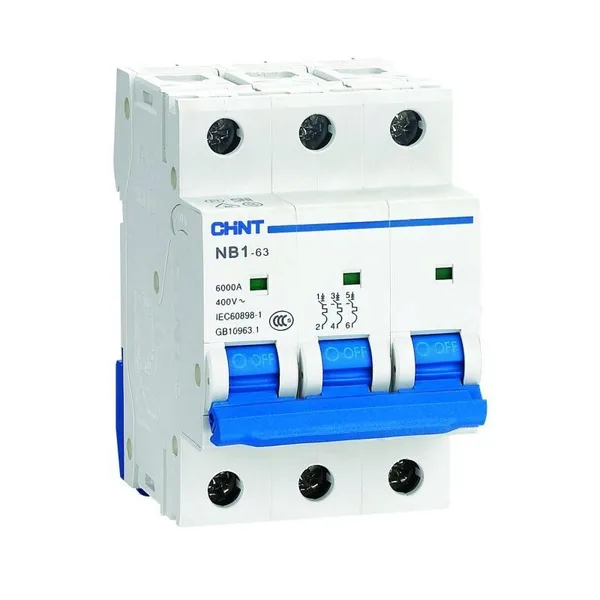

Выключатель автоматический ВА МОД NB1-63 3П 20А 6кА D (DB) CHINT

Автоматический выключатель 3П 20 А кривая D — Chint.

Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды. Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов.

20–25 А берут под мощного потребителя: варочную панель, водонагреватель, станок в мастерской. Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
