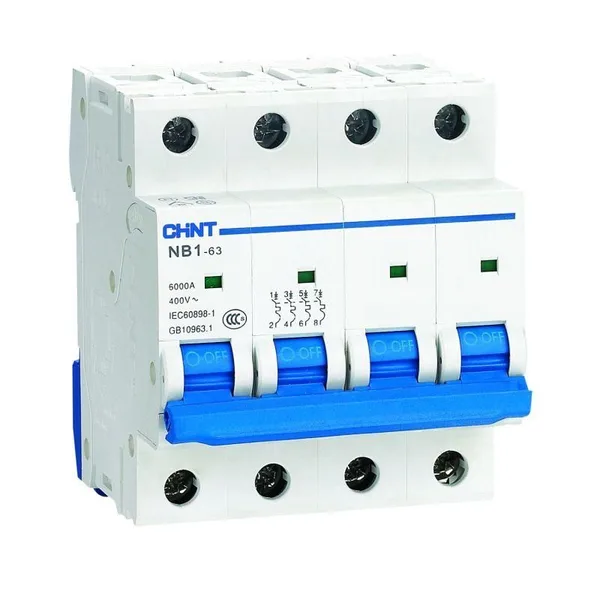

Выключатель автоматический ВА МОД NB1-63 4П 25А 6кА D (DB) CHINT

Автоматический выключатель 4П 25 А кривая D — Chint.

Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание. Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке.

Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов. 20–25 А берут под мощного потребителя: варочную панель, водонагреватель, станок в мастерской.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
