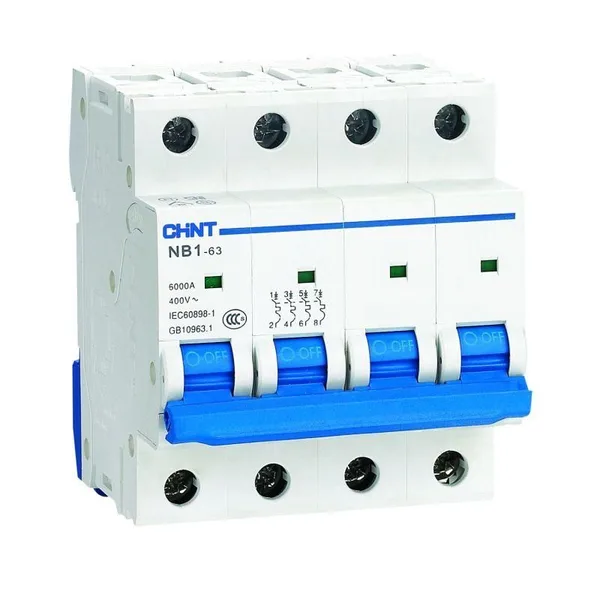

Выключатель автоматический ВА МОД NB1-63 4П 4А 6кА D (DB) CHINT

Автоматический выключатель 4П 4 А кривая D — Chint.

Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды. Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов. Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке.

Номинал до 10 А ставят на линии освещения и слаботочные группы.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
