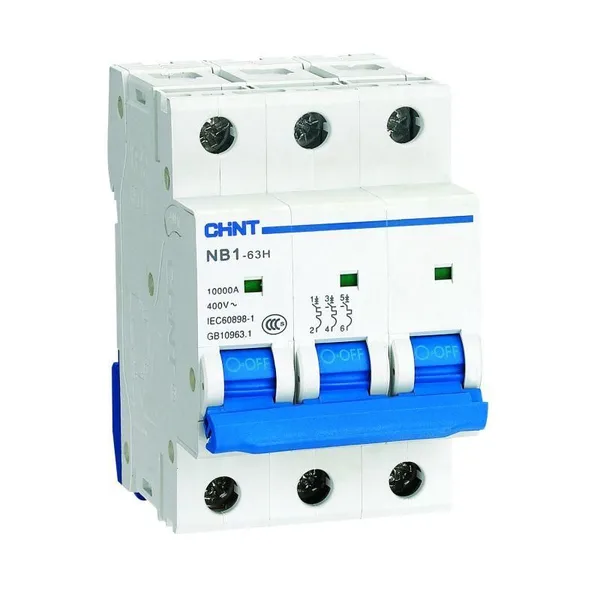

Выключатель автоматический ВА МОД NB1-63H 3П 20А 10кА В CHINT

Автоматический выключатель 3П 20 А — Chint.

Отключающая способность 10 кА нужна на вводе и вблизи трансформаторной подстанции, где ток короткого замыкания выше. 20–25 А берут под мощного потребителя: варочную панель, водонагреватель, станок в мастерской.

Исполнение 3П — аппарат занимает 3 модуля на DIN-рейке. Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
