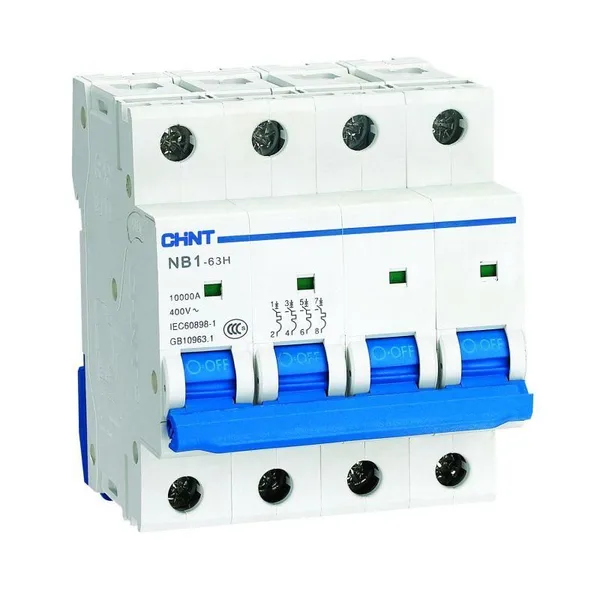

Выключатель автоматический ВА МОД NB1-63H 4П 16А 10кА С CHINT

Автоматический выключатель 4П 16 А кривая C — Chint.

Отключающая способность 10 кА нужна на вводе и вблизи трансформаторной подстанции, где ток короткого замыкания выше. 16 А — типовой номинал розеточной группы, 10 А — линии освещения. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов.

Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке. Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
