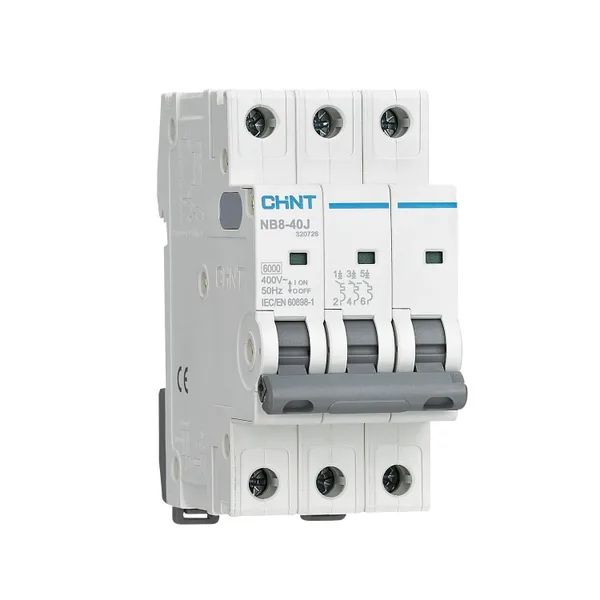

Выключатель автоматический ВА МОД NB8-40J 3П 16А 6кА C CHINT

Автоматический выключатель 3П 16 А кривая C — Chint.

Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. 16 А — типовой номинал розеточной группы, 10 А — линии освещения.

Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды. Исполнение 3П — аппарат занимает 3 модуля на DIN-рейке. Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.

Что означает срабатывание

Если автомат выбило, сначала смотрят, что происходило: одновременно включённые мощные приборы — это перегрузка, мгновенное отключение при включении света — скорее короткое замыкание в светильнике или проводке.
