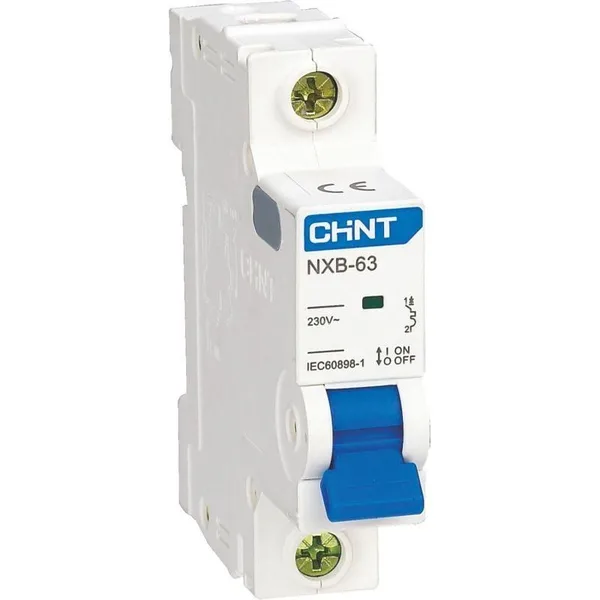

Выключатель автоматический ВА МОД NXB-63 1П 20А 6кА С CHINT

Автоматический выключатель 1П 20 А кривая C — Chint.

Однополюсное исполнение занимает один модуль на DIN-рейке. Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети.

Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. 20–25 А берут под мощного потребителя: варочную панель, водонагреватель, станок в мастерской.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
