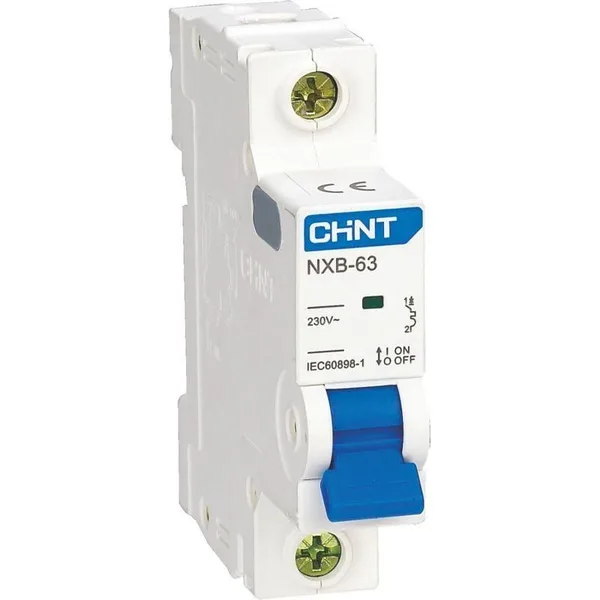

Выключатель автоматический ВА МОД NXB-63 1П 25А 6кА D CHINT

Автоматический выключатель 1П 25 А кривая D — Chint.

20–25 А берут под мощного потребителя: варочную панель, водонагреватель, станок в мастерской. Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды.

Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети. Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов. Однополюсное исполнение занимает один модуль на DIN-рейке.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
