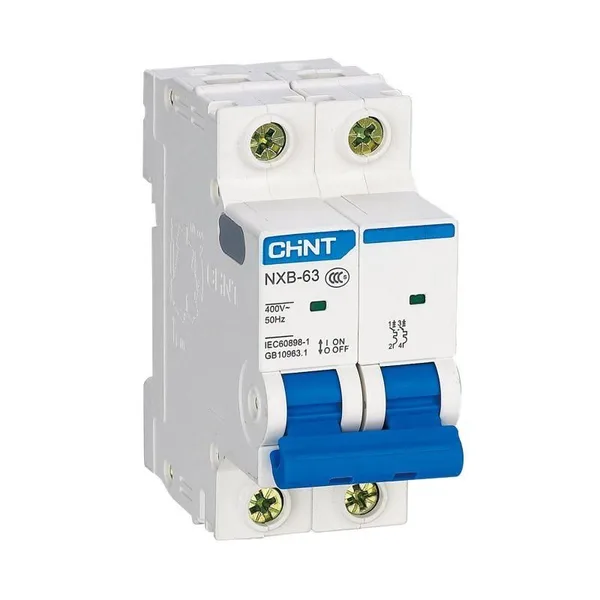

Автоматический выключатель 2П 20 А кривая D — Chint.
Исполнение 2П — аппарат занимает 2 модуля на DIN-рейке. Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды. Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов.
20–25 А берут под мощного потребителя: варочную панель, водонагреватель, станок в мастерской. Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик.
Селективность
Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.
Про однополюсные и двухполюсные
Однополюсный аппарат рвёт только фазу, двухполюсный — фазу и ноль. Второй берут там, где линию нужно обесточить полностью: ванная, уличная розетка, ввод.
