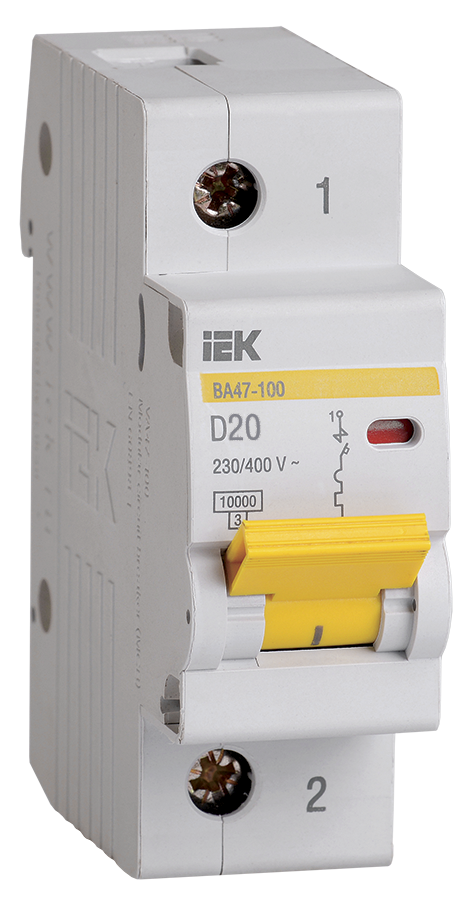

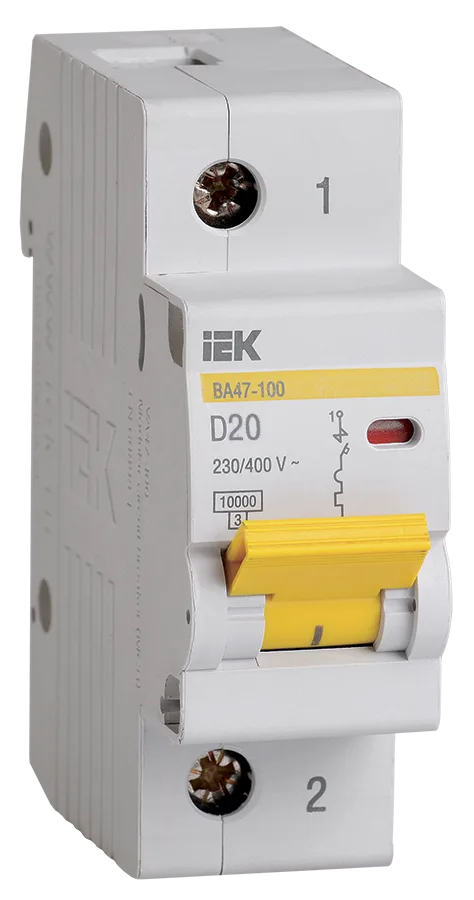

Выключатель автоматический ВА МОД ВА47-100 1П 20А 10кА D IEK

Автоматический выключатель 1П 20 А кривая D — IEK.

Однополюсное исполнение занимает один модуль на DIN-рейке. Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов. Отключающая способность 10 кА нужна на вводе и вблизи трансформаторной подстанции, где ток короткого замыкания выше.

Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание. 20–25 А берут под мощного потребителя: варочную панель, водонагреватель, станок в мастерской.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.

Что означает срабатывание

Если автомат выбило, сначала смотрят, что происходило: одновременно включённые мощные приборы — это перегрузка, мгновенное отключение при включении света — скорее короткое замыкание в светильнике или проводке.
