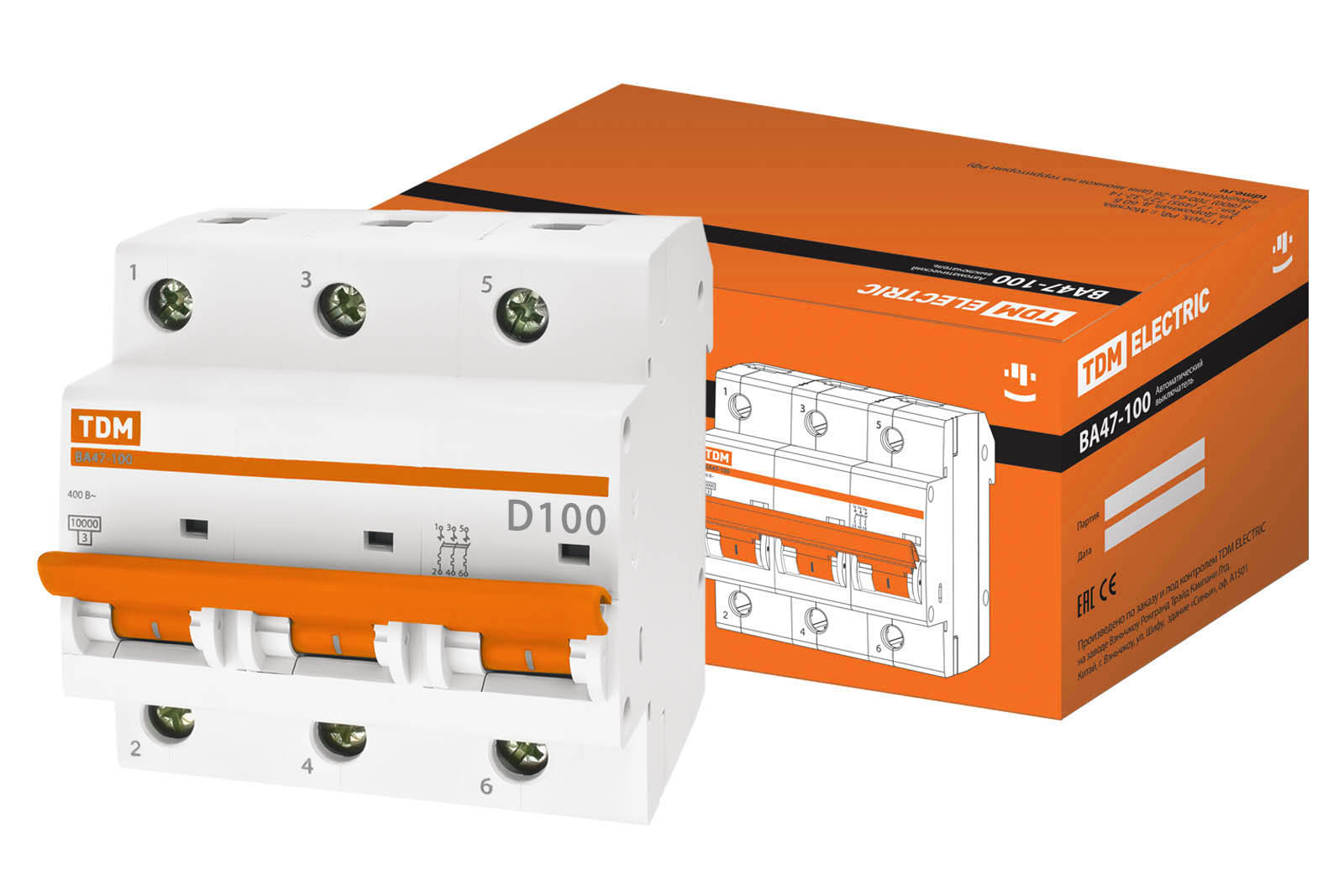

Выключатель автоматический ВА МОД ВА47-100 3П 100А 10кА D TDM

Автоматический выключатель 3П 100 А кривая D — TDM.

Номиналы от 63 А работают на вводе и на магистральных линиях. Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды. Отключающая способность 10 кА нужна на вводе и вблизи трансформаторной подстанции, где ток короткого замыкания выше.

Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов. Исполнение 3П — аппарат занимает 3 модуля на DIN-рейке.

Ресурс контактов

Автомат рассчитан на тысячи оперативных включений, но после отключения короткого замыкания контакты подгорают. Аппарат, отработавший по КЗ несколько раз, меняют.
