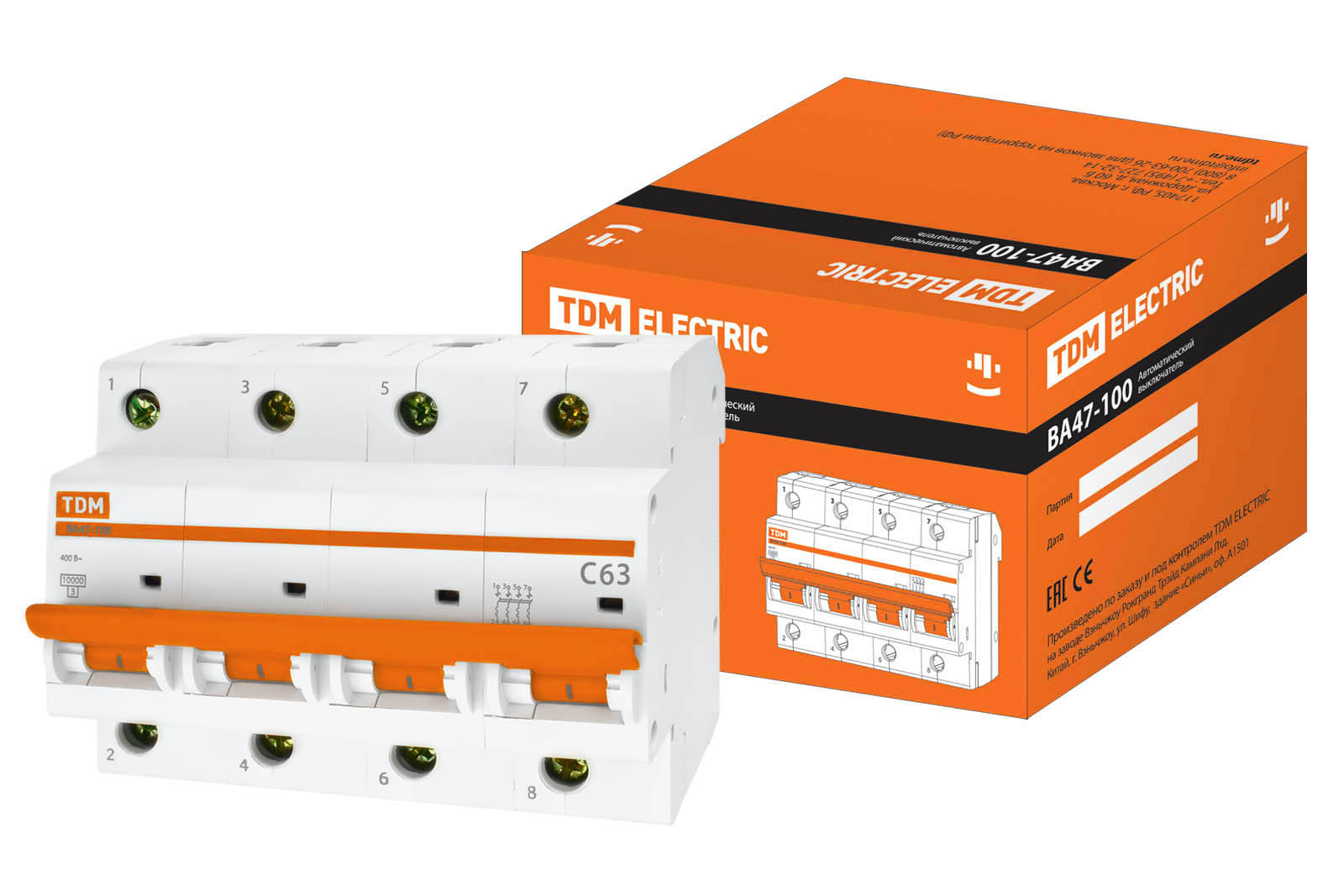

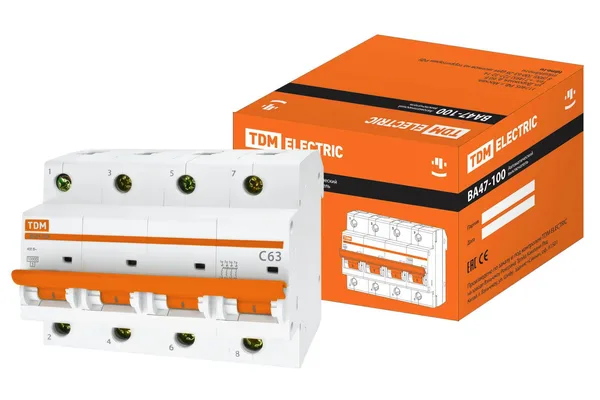

Выключатель автоматический ВА МОД ВА47-100 4П 63А 10кА С TDM

Автоматический выключатель 4П 63 А кривая C — TDM.

Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание. Отключающая способность 10 кА нужна на вводе и вблизи трансформаторной подстанции, где ток короткого замыкания выше. Номиналы от 63 А работают на вводе и на магистральных линиях.

Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.
