Выключатель автоматический ВА МОД ВА47-125 2П 100А 15кА D TDM

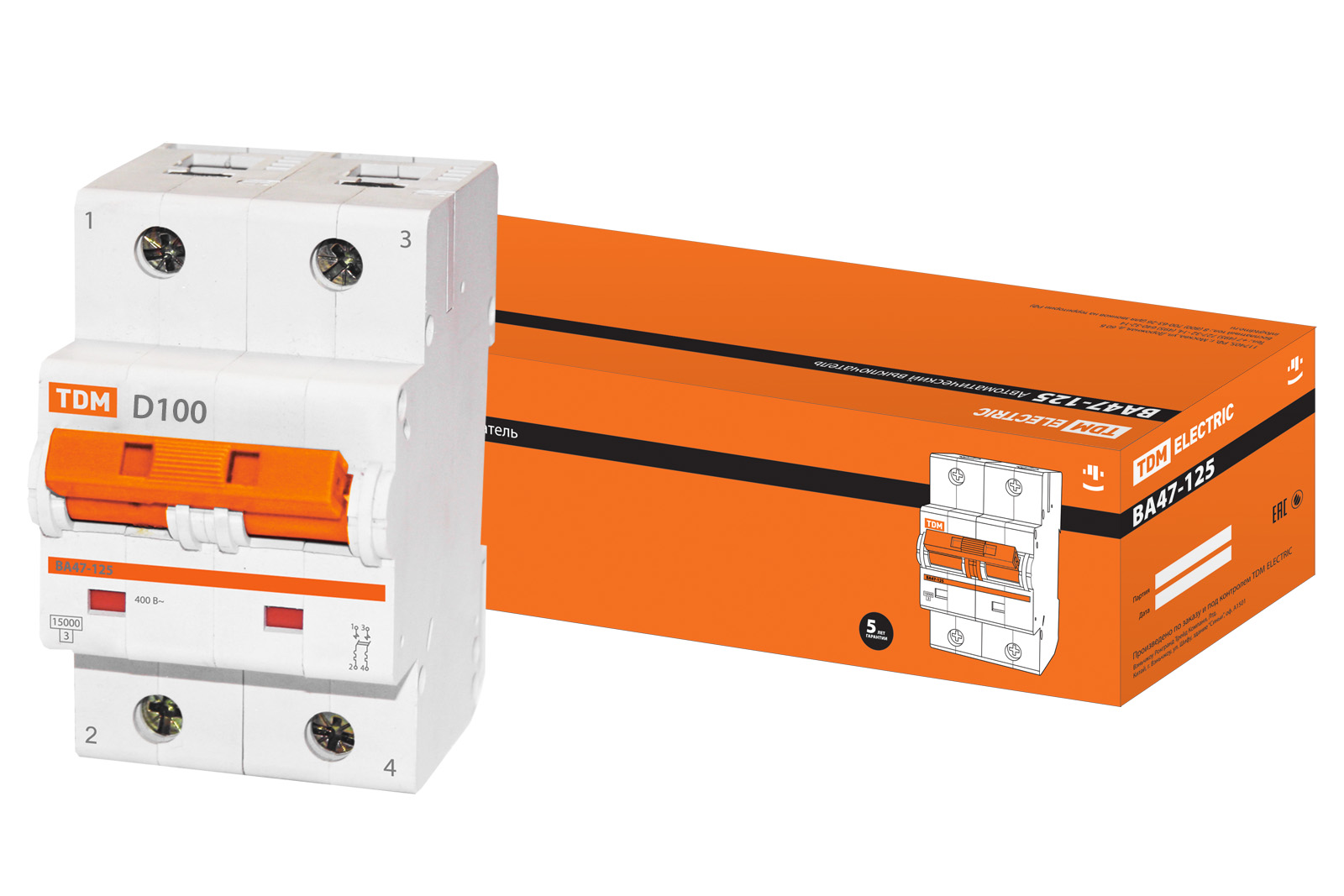

Автоматический выключатель 2П 100 А кривая D — TDM.

Номиналы от 63 А работают на вводе и на магистральных линиях. Отключающая способность 15 кА — уровень распределительных устройств промышленного объекта. Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание.

Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов. Исполнение 2П — аппарат занимает 2 модуля на DIN-рейке.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
