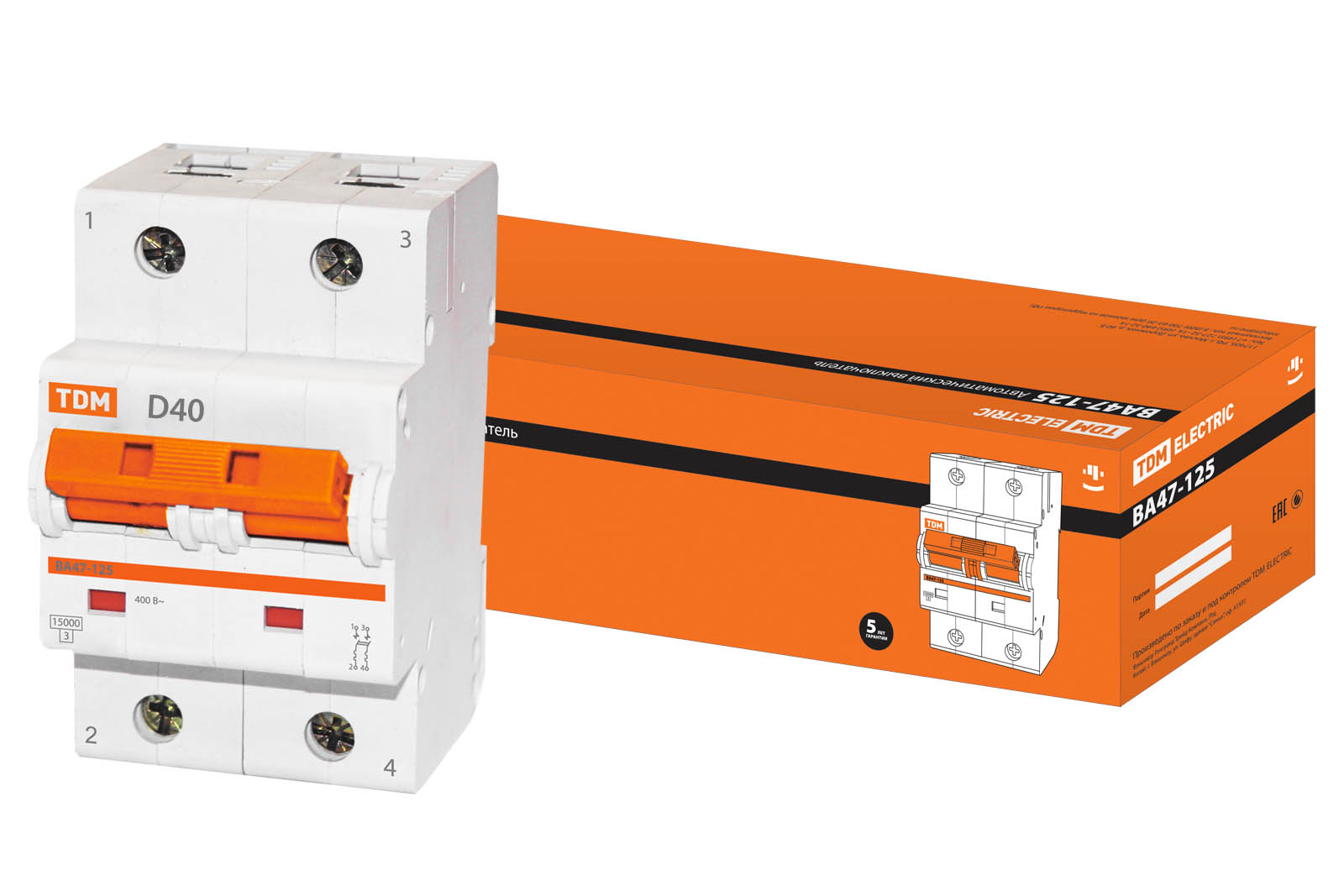

Выключатель автоматический ВА МОД ВА47-125 2П 40А 15кА D TDM

Автоматический выключатель 2П 40 А кривая D — TDM.

Отключающая способность 15 кА — уровень распределительных устройств промышленного объекта. Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание. Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов.

32–50 А — это ввод в квартиру или питание распределительного щита. Исполнение 2П — аппарат занимает 2 модуля на DIN-рейке.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.
