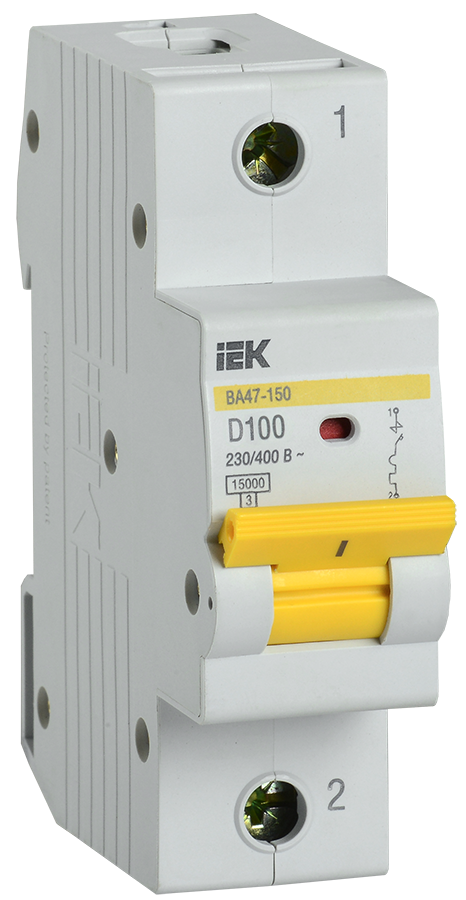

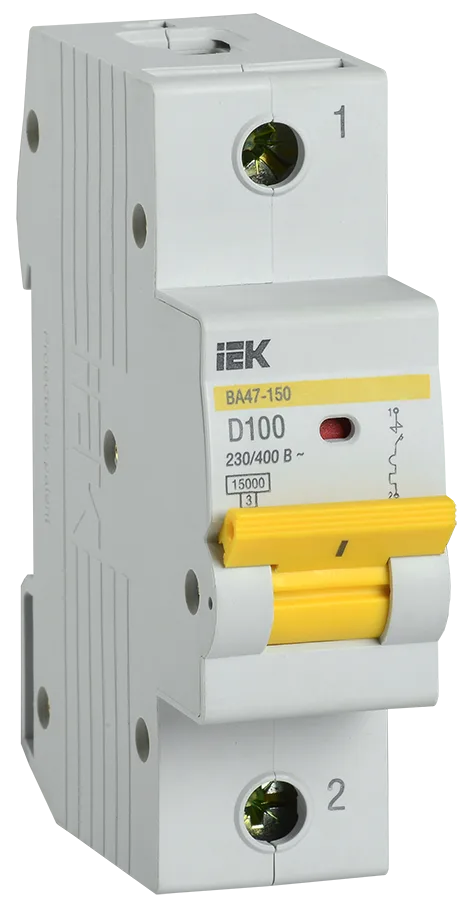

Выключатель автоматический ВА МОД ВА47-150 1П 100А 15кА D IEK

Автоматический выключатель 1П 100 А кривая D — IEK.

Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание. Однополюсное исполнение занимает один модуль на DIN-рейке.

Номиналы от 63 А работают на вводе и на магистральных линиях. Отключающая способность 15 кА — уровень распределительных устройств промышленного объекта. Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
