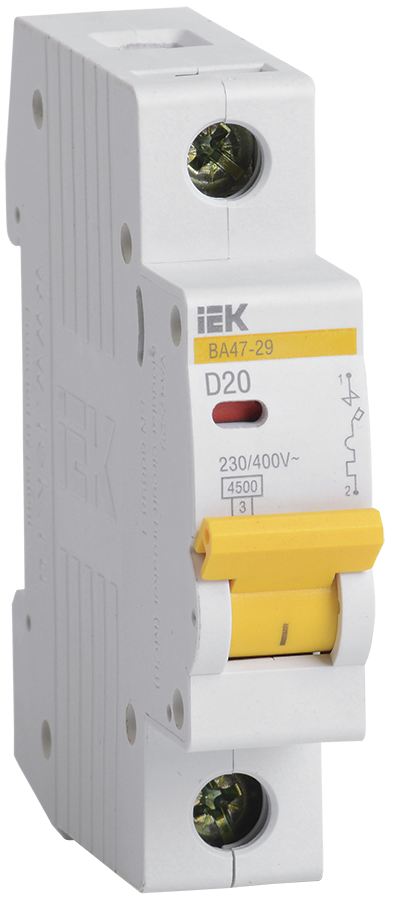

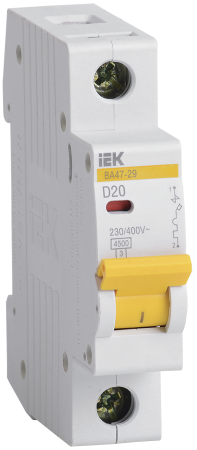

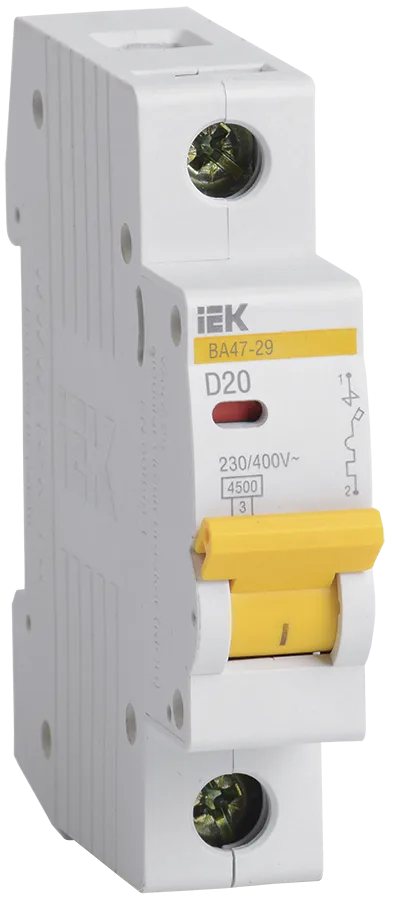

Выключатель автоматический ВА МОД ВА47-29 1П 20А 4.5кА D IEK

Автоматический выключатель 1П 20 А кривая D — IEK.

20–25 А берут под мощного потребителя: варочную панель, водонагреватель, станок в мастерской. Однополюсное исполнение занимает один модуль на DIN-рейке. Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик.

Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание. Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
