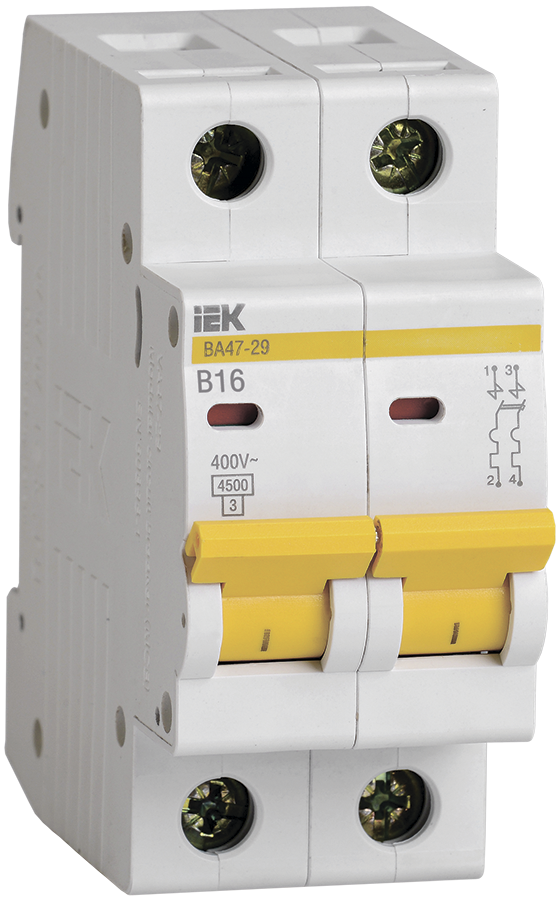

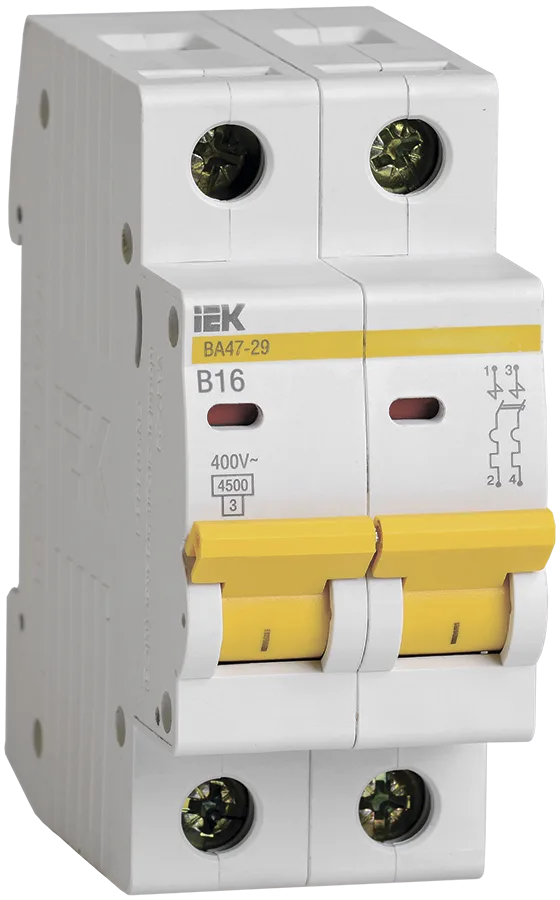

Выключатель автоматический ВА МОД ВА47-29 2П 16А 4,5кА В IEK

Автоматический выключатель 2П 16 А — IEK.

Исполнение 2П — аппарат занимает 2 модуля на DIN-рейке. Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик. 16 А — типовой номинал розеточной группы, 10 А — линии освещения.

Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.

Про однополюсные и двухполюсные

Однополюсный аппарат рвёт только фазу, двухполюсный — фазу и ноль. Второй берут там, где линию нужно обесточить полностью: ванная, уличная розетка, ввод.
