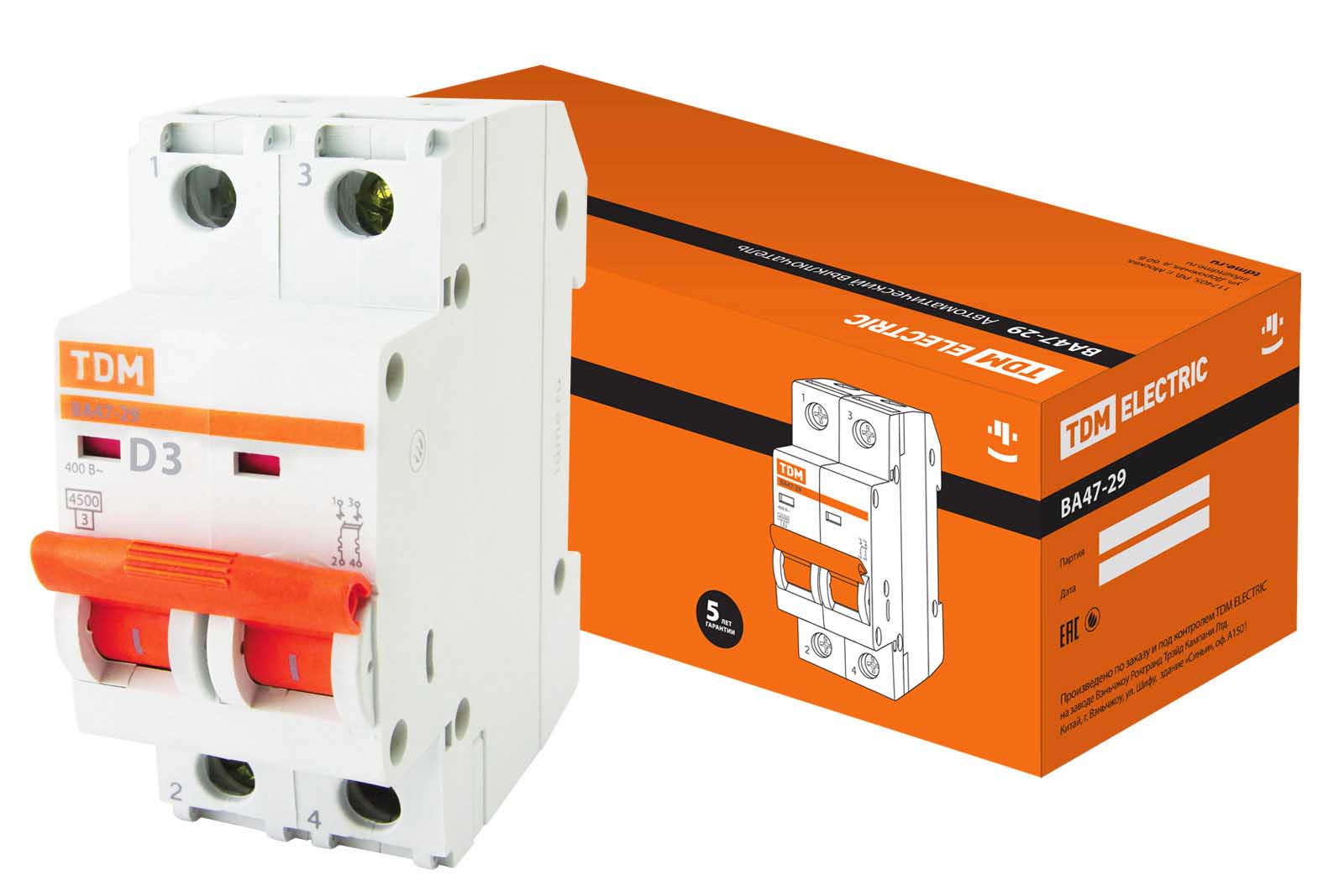

Выключатель автоматический ВА МОД ВА47-29 2П 3А 4,5кА D TDM

Автоматический выключатель 2П 3 А кривая D — TDM.

Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание. Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик. Номинал до 10 А ставят на линии освещения и слаботочные группы.

Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов. Исполнение 2П — аппарат занимает 2 модуля на DIN-рейке.

Ресурс контактов

Автомат рассчитан на тысячи оперативных включений, но после отключения короткого замыкания контакты подгорают. Аппарат, отработавший по КЗ несколько раз, меняют.
