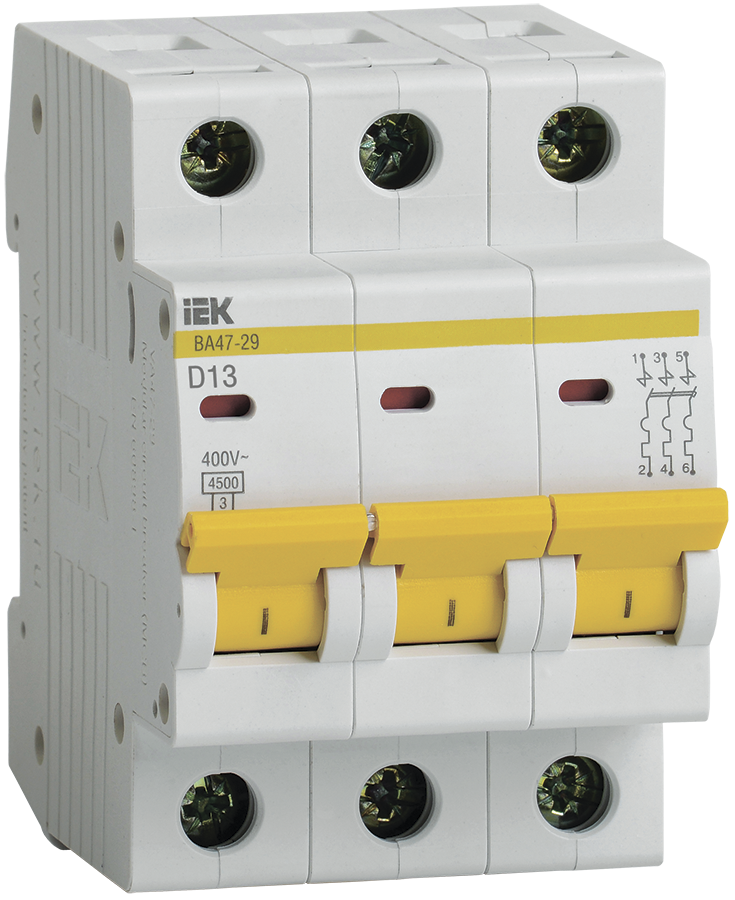

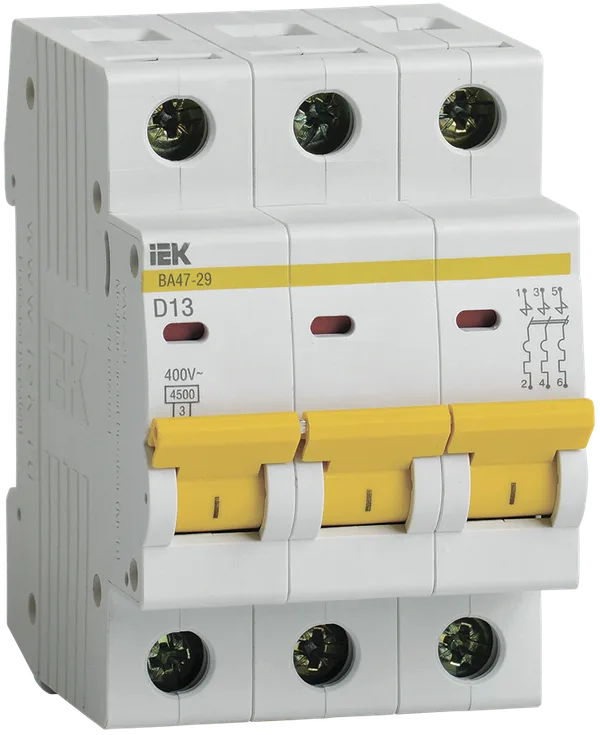

Выключатель автоматический ВА МОД ВА47-29 3П 13А 4,5кА D IEK

Автоматический выключатель 3П 13 А кривая D — IEK.

Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание. Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик. Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов.

16 А — типовой номинал розеточной группы, 10 А — линии освещения.

Ресурс контактов

Автомат рассчитан на тысячи оперативных включений, но после отключения короткого замыкания контакты подгорают. Аппарат, отработавший по КЗ несколько раз, меняют.
