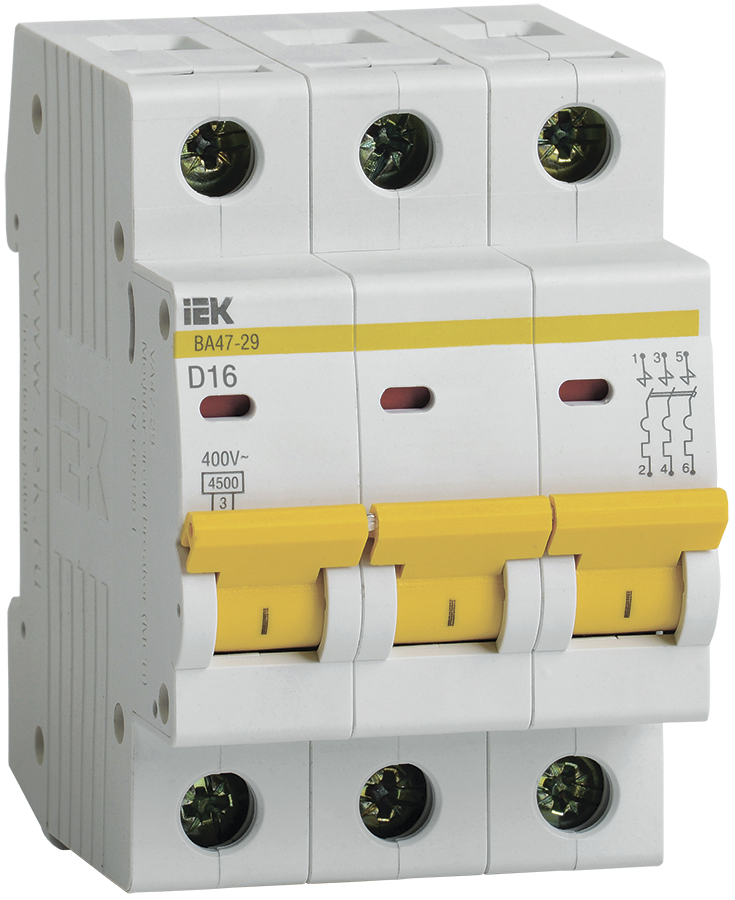

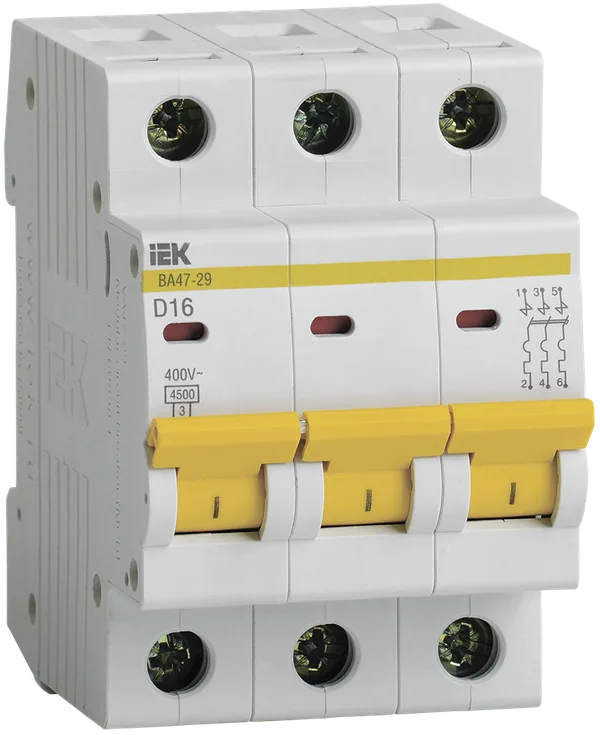

Автоматический выключатель 3П 16 А кривая D — IEK.
16 А — типовой номинал розеточной группы, 10 А — линии освещения. Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание. Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов.
Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик. Исполнение 3П — аппарат занимает 3 модуля на DIN-рейке.
Как подбирают номинал
Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
Ресурс контактов
Автомат рассчитан на тысячи оперативных включений, но после отключения короткого замыкания контакты подгорают. Аппарат, отработавший по КЗ несколько раз, меняют.
