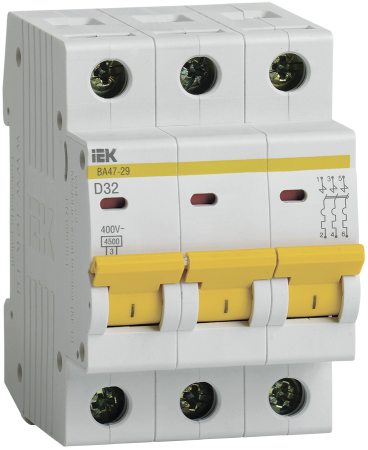

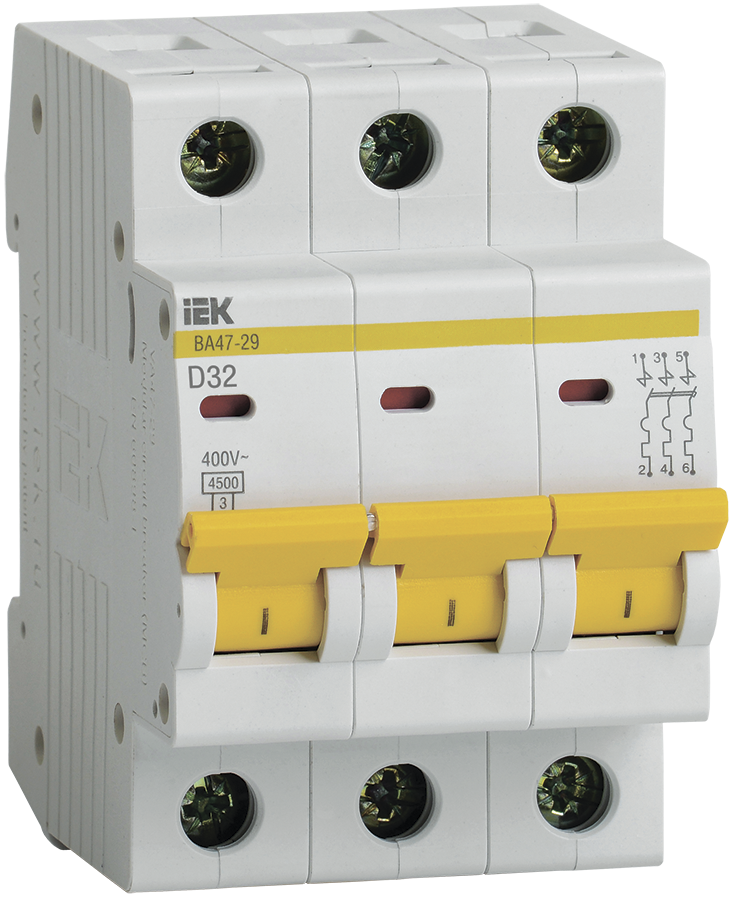

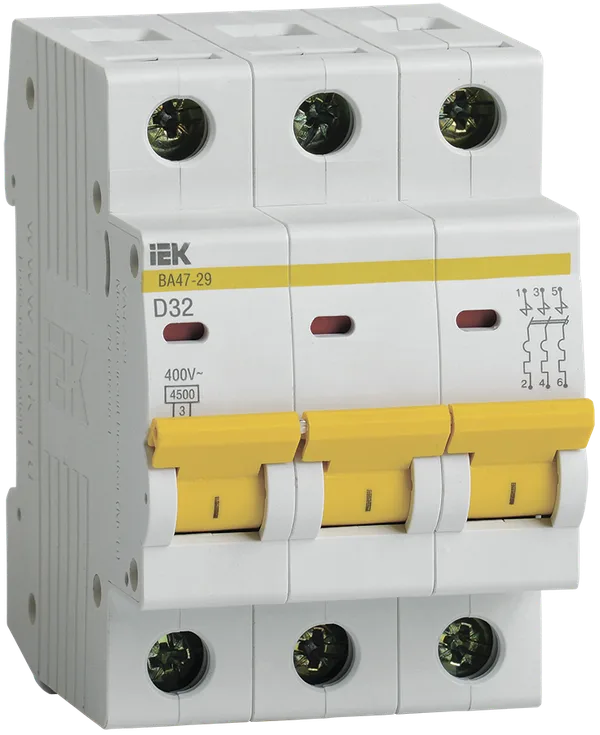

Выключатель автоматический ВА МОД ВА47-29 3П 32А 4,5кА D IEK

Автоматический выключатель 3П 32 А кривая D — IEK.

Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик. 32–50 А — это ввод в квартиру или питание распределительного щита.

Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды. Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.

Ресурс контактов

Автомат рассчитан на тысячи оперативных включений, но после отключения короткого замыкания контакты подгорают. Аппарат, отработавший по КЗ несколько раз, меняют.
