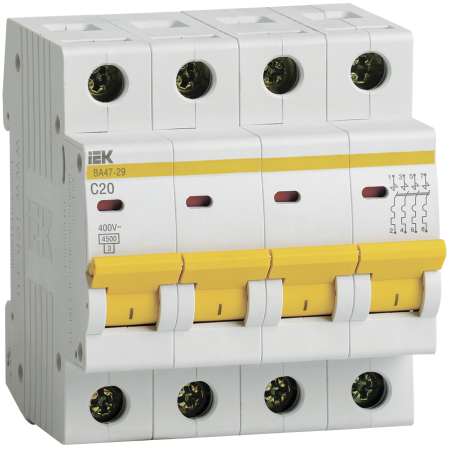

Выключатель автоматический ВА МОД ВА47-29 4П 20А 4,5кА С IEK

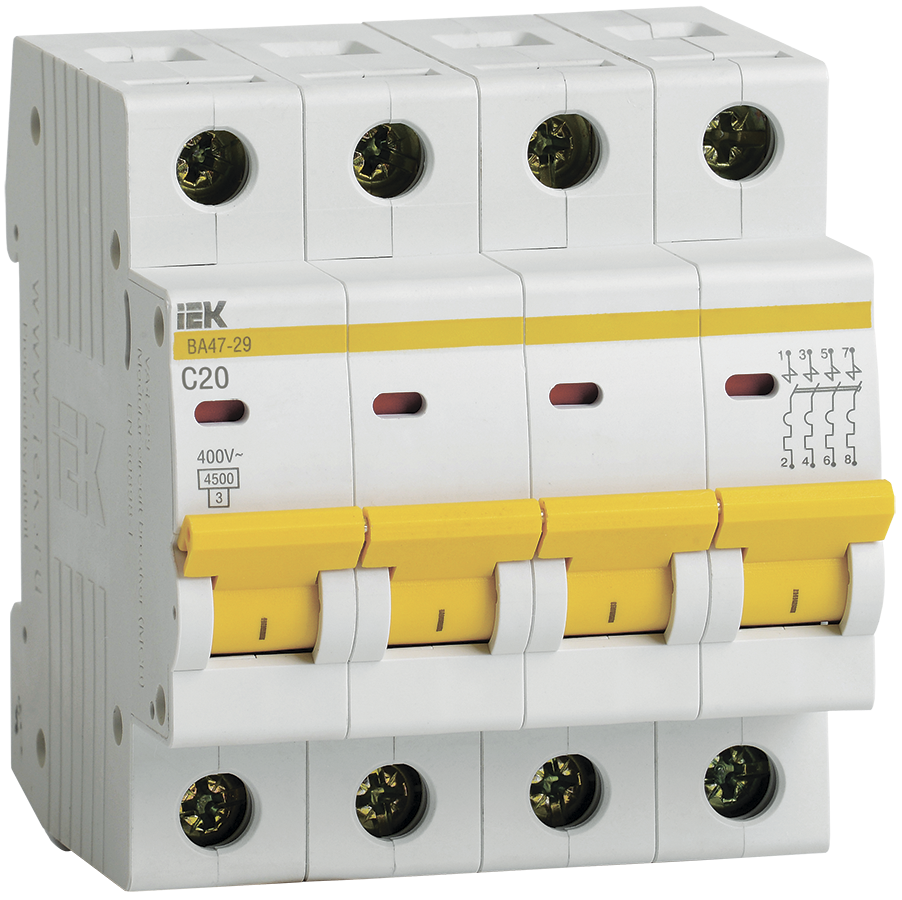

Автоматический выключатель 4П 20 А кривая C — IEK.

Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. 20–25 А берут под мощного потребителя: варочную панель, водонагреватель, станок в мастерской. Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик.

Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание.

Ресурс контактов

Автомат рассчитан на тысячи оперативных включений, но после отключения короткого замыкания контакты подгорают. Аппарат, отработавший по КЗ несколько раз, меняют.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.
