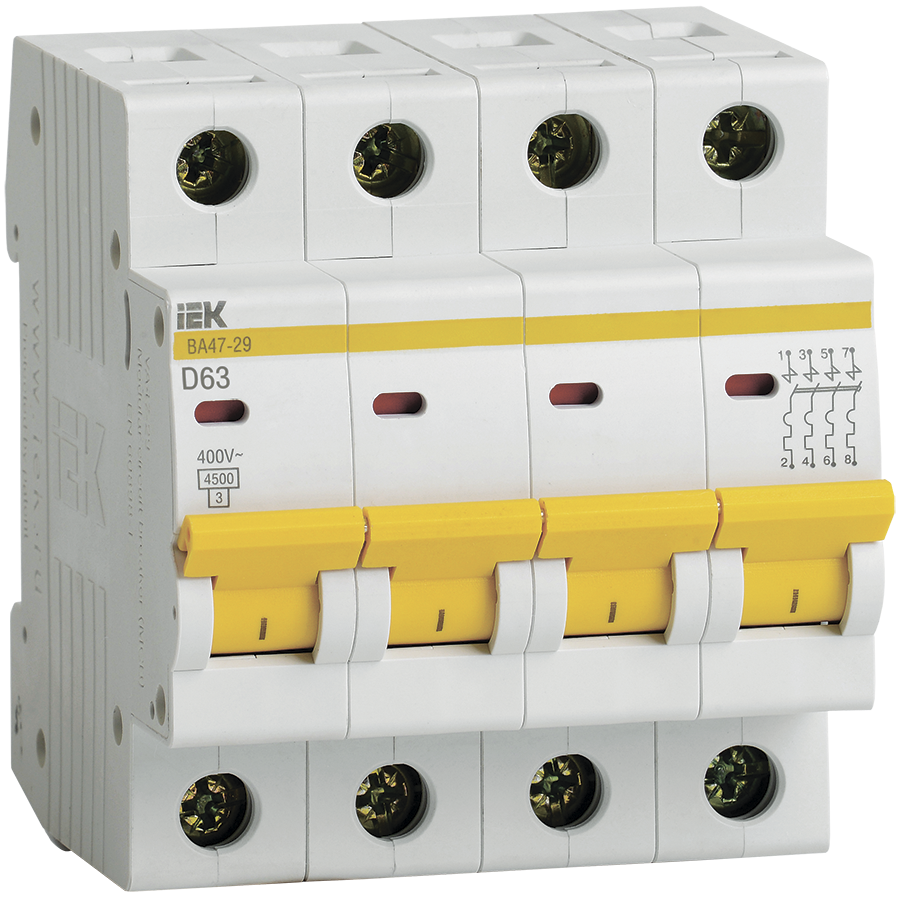

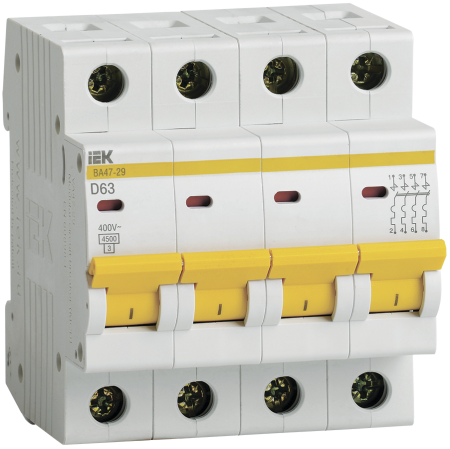

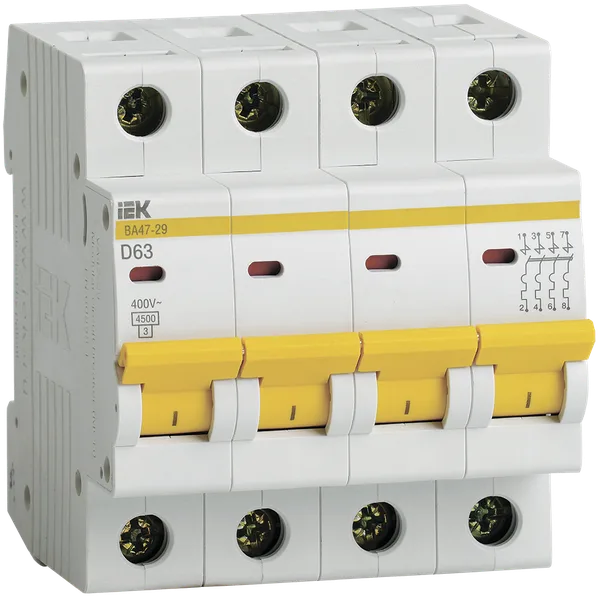

Выключатель автоматический ВА МОД ВА47-29 4П 63А 4,5кА D IEK

Автоматический выключатель 4П 63 А кривая D — IEK.

Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик. Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке.

Номиналы от 63 А работают на вводе и на магистральных линиях. Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание. Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
