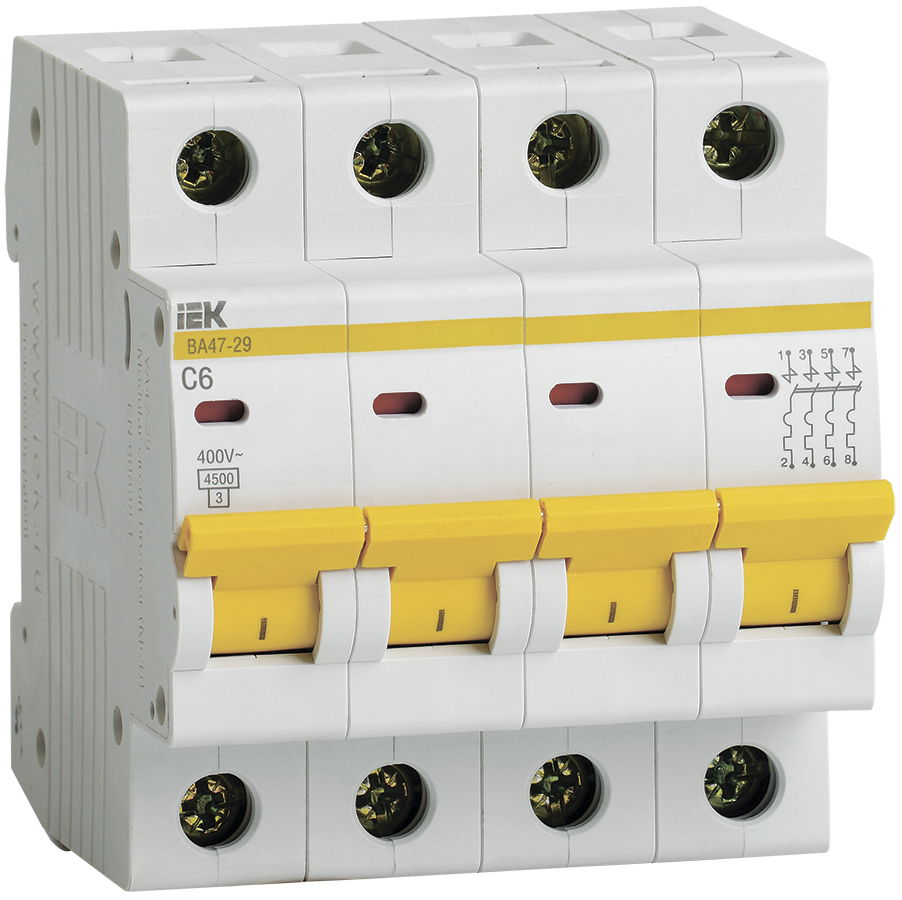

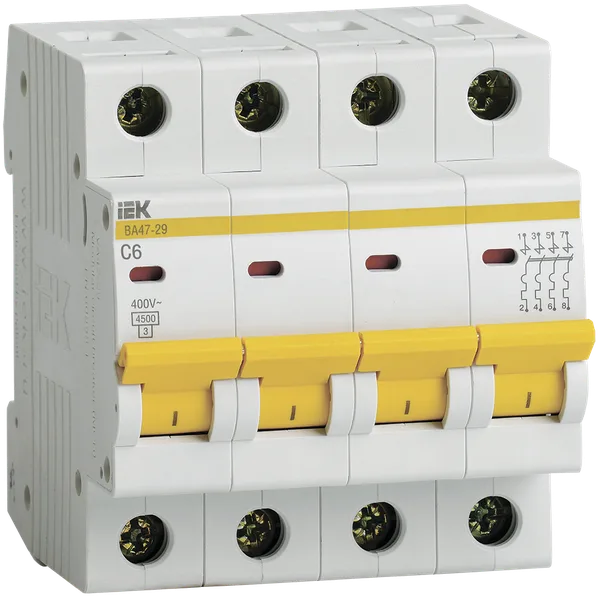

Выключатель автоматический ВА МОД ВА47-29 4П 6А 4,5кА С IEK

Автоматический выключатель 4П 6 А кривая C — IEK.

Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик. Номинал до 10 А ставят на линии освещения и слаботочные группы. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов.

Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание. Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
