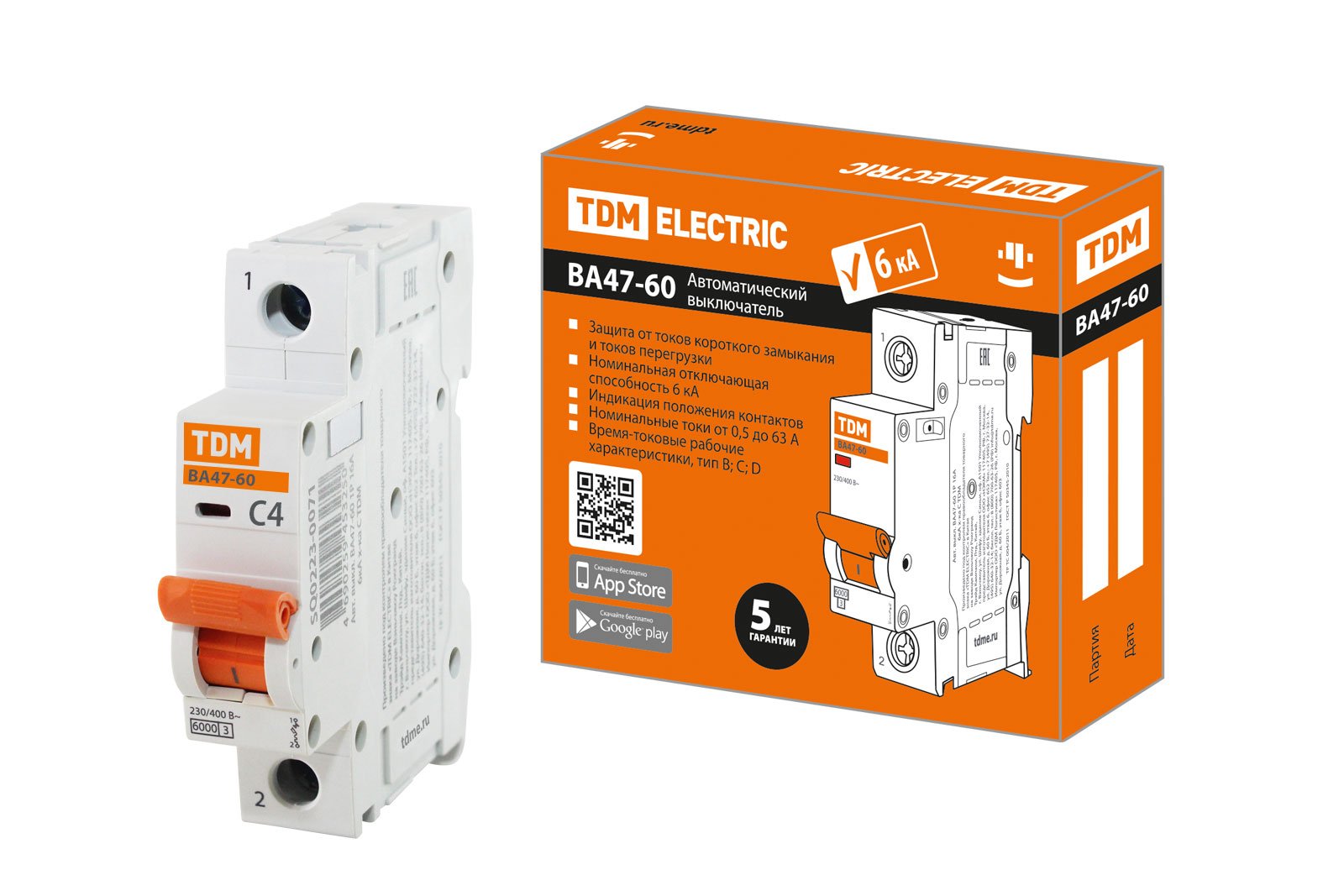

Выключатель автоматический ВА МОД ВА47-60 1П 4А 6кА С TDM

Автоматический выключатель 1П 4 А кривая C — TDM.

Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов.

Однополюсное исполнение занимает один модуль на DIN-рейке. Номинал до 10 А ставят на линии освещения и слаботочные группы.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.

Что означает срабатывание

Если автомат выбило, сначала смотрят, что происходило: одновременно включённые мощные приборы — это перегрузка, мгновенное отключение при включении света — скорее короткое замыкание в светильнике или проводке.
