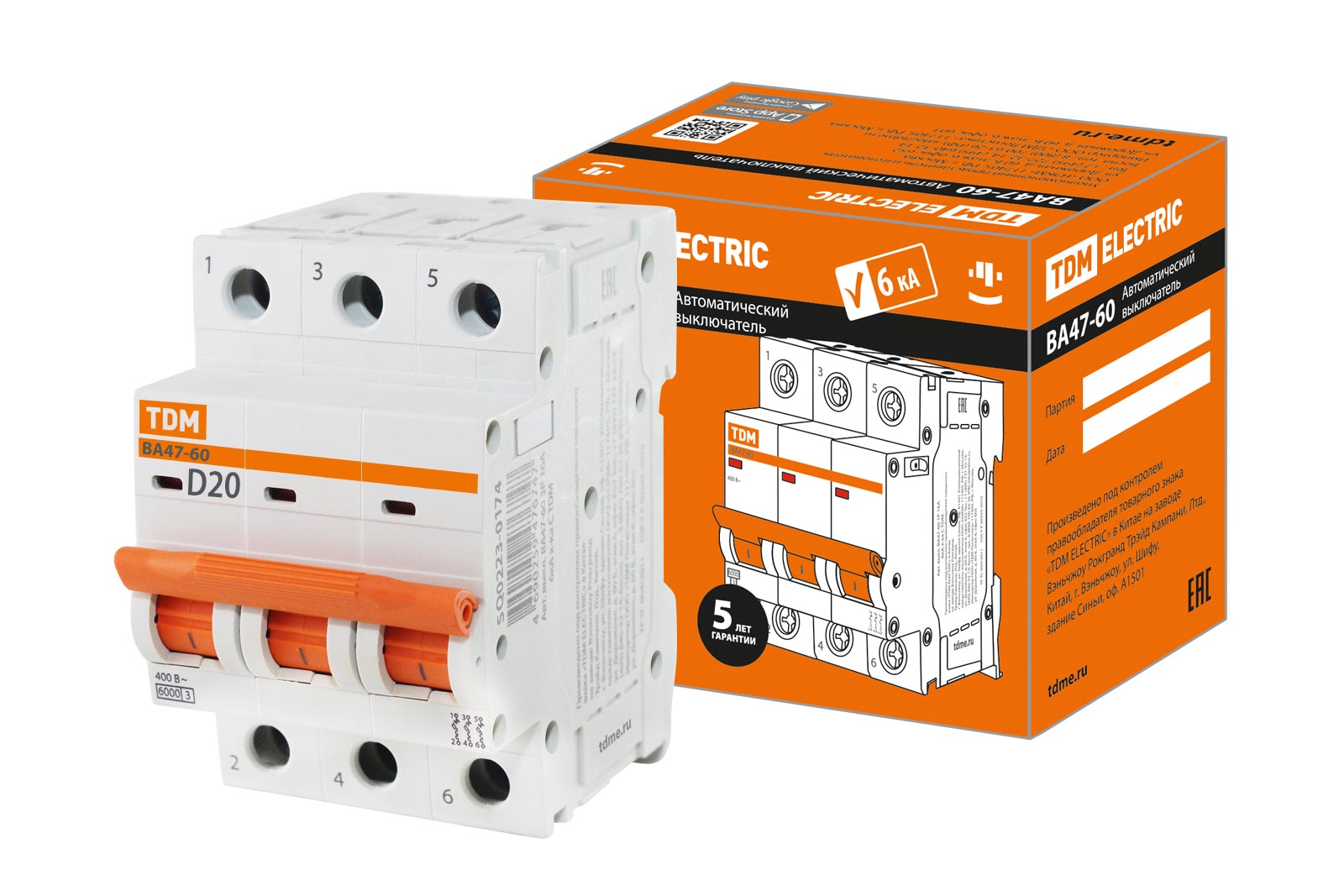

Выключатель автоматический ВА МОД ВА47-60 3П 20А 6кА D TDM

Автоматический выключатель 3П 20 А кривая D — TDM.

Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети. 20–25 А берут под мощного потребителя: варочную панель, водонагреватель, станок в мастерской.

Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание. Исполнение 3П — аппарат занимает 3 модуля на DIN-рейке. Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
