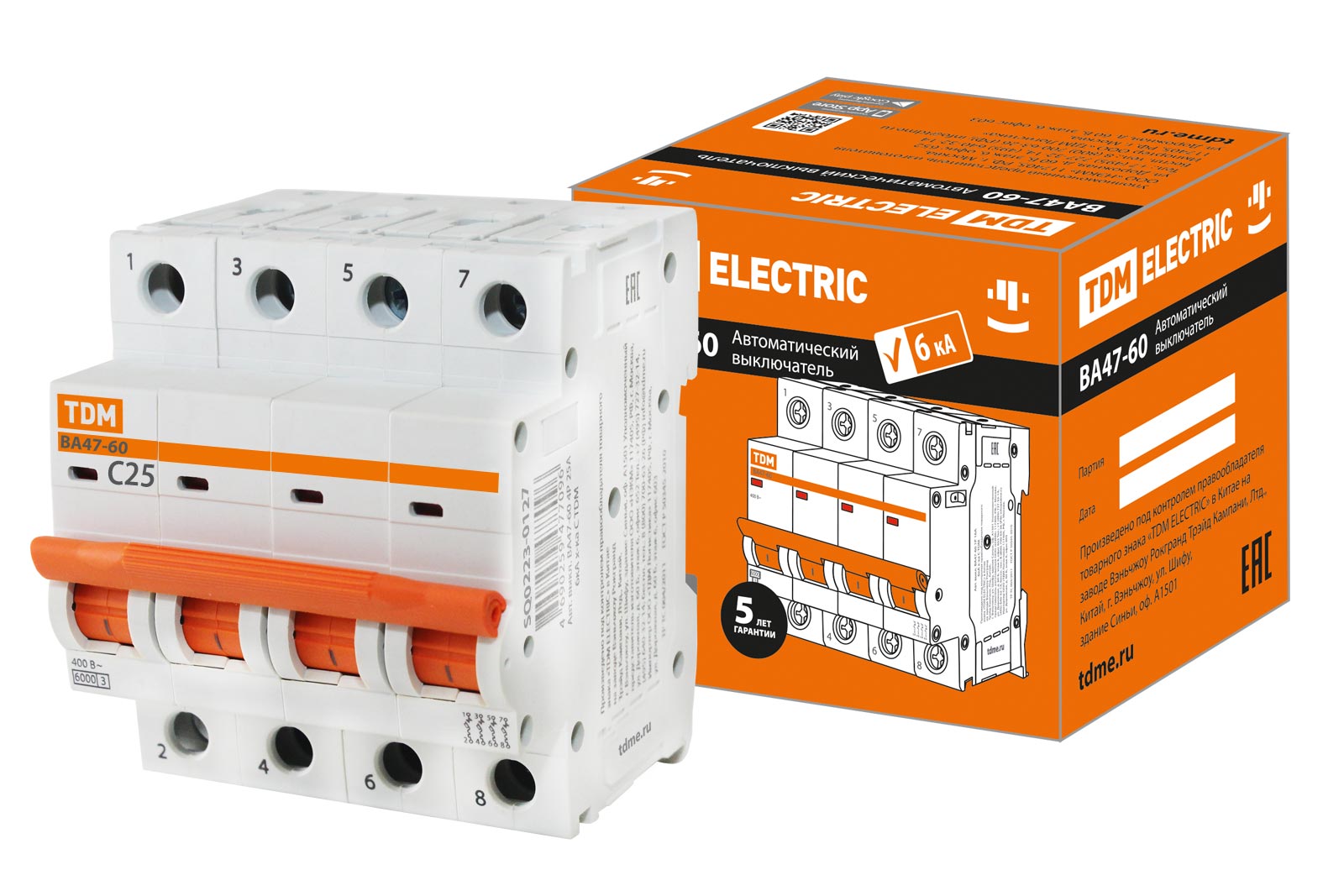

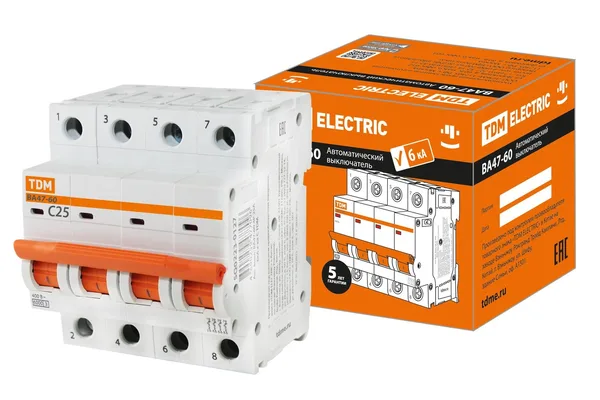

Выключатель автоматический ВА МОД ВА47-60 4П 25А 6кА С TDM

Автоматический выключатель 4П 25 А кривая C — TDM.

Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. 20–25 А берут под мощного потребителя: варочную панель, водонагреватель, станок в мастерской.

Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды. Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
