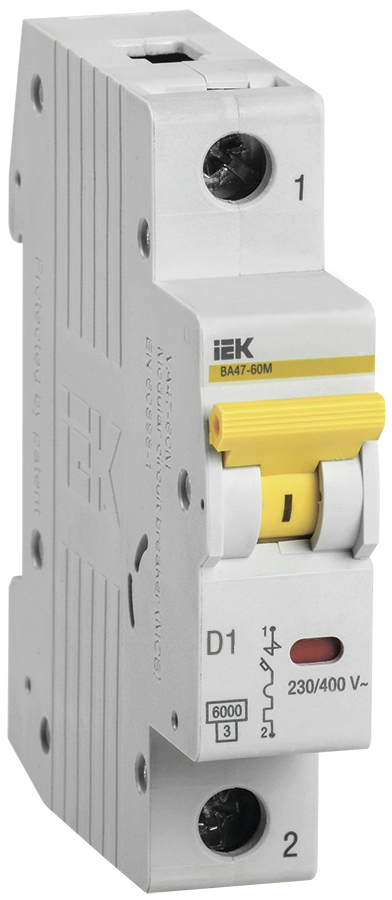

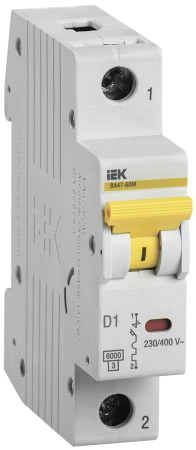

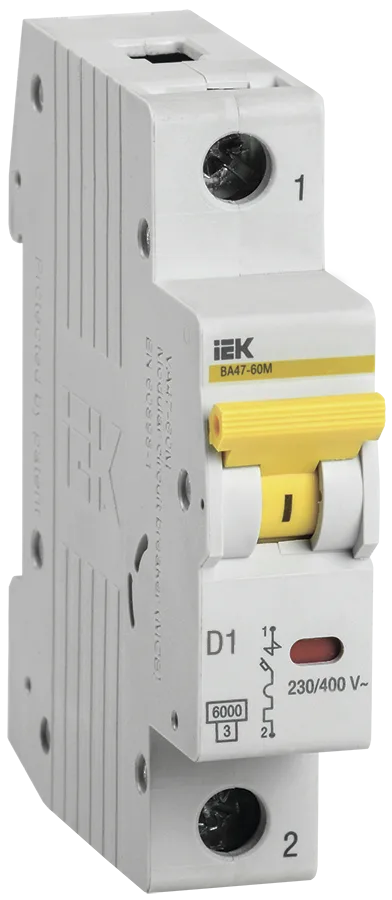

Выключатель автоматический ВА МОД ВА47-60M 1П 1А 6кА D IEK

Автоматический выключатель 1П 1 А кривая D — IEK.

Номинал до 10 А ставят на линии освещения и слаботочные группы. Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды. Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети.

Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов. Однополюсное исполнение занимает один модуль на DIN-рейке.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.

Ресурс контактов

Автомат рассчитан на тысячи оперативных включений, но после отключения короткого замыкания контакты подгорают. Аппарат, отработавший по КЗ несколько раз, меняют.
