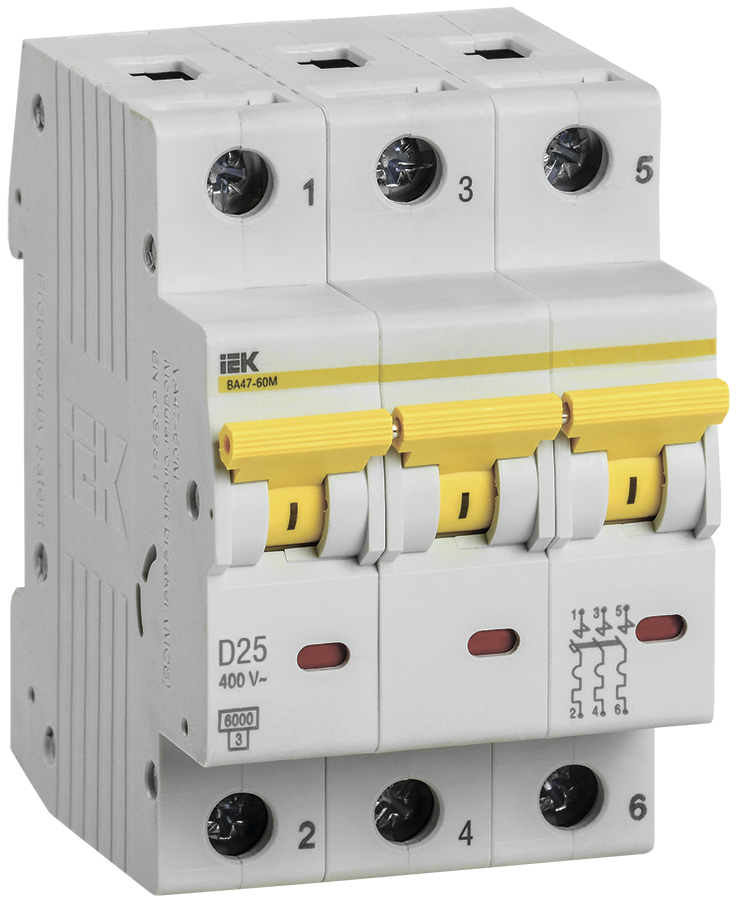

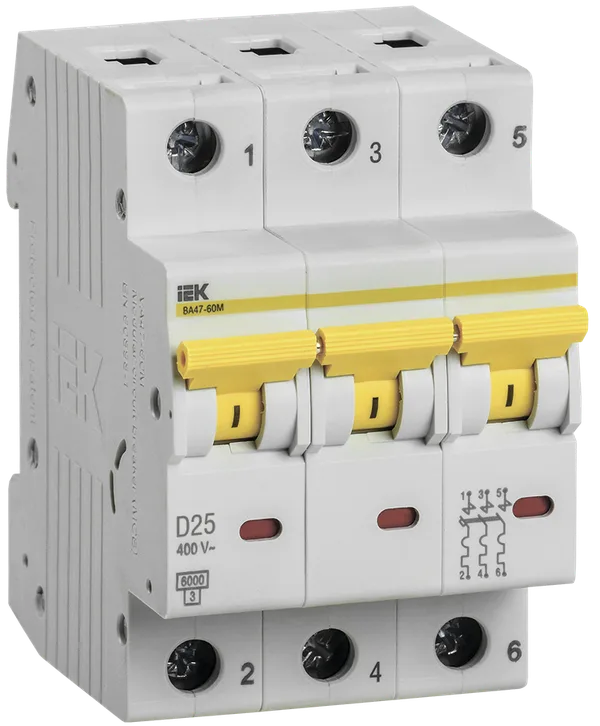

Выключатель автоматический ВА МОД ВА47-60M 3П 25А 6кА D IEK

Автоматический выключатель 3П 25 А кривая D — IEK.

Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды. Исполнение 3П — аппарат занимает 3 модуля на DIN-рейке. 20–25 А берут под мощного потребителя: варочную панель, водонагреватель, станок в мастерской.

Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети. Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
