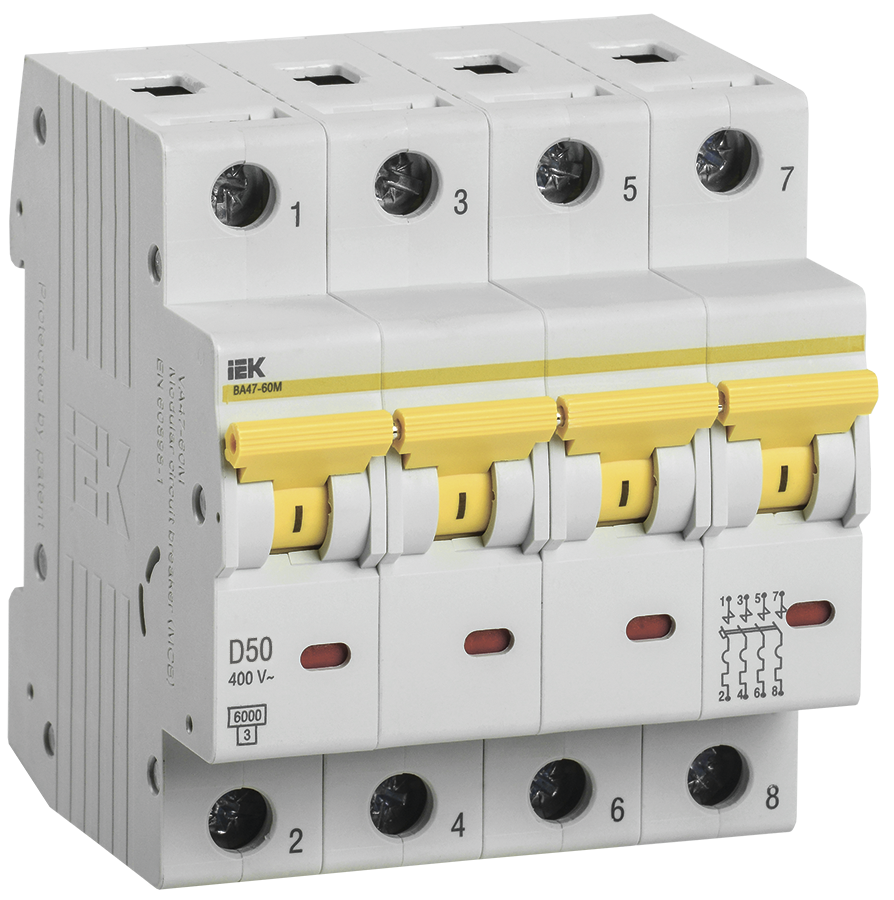

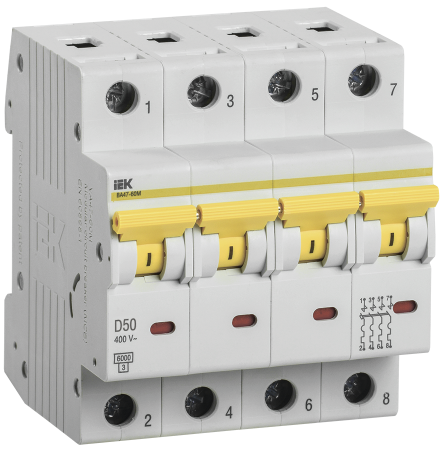

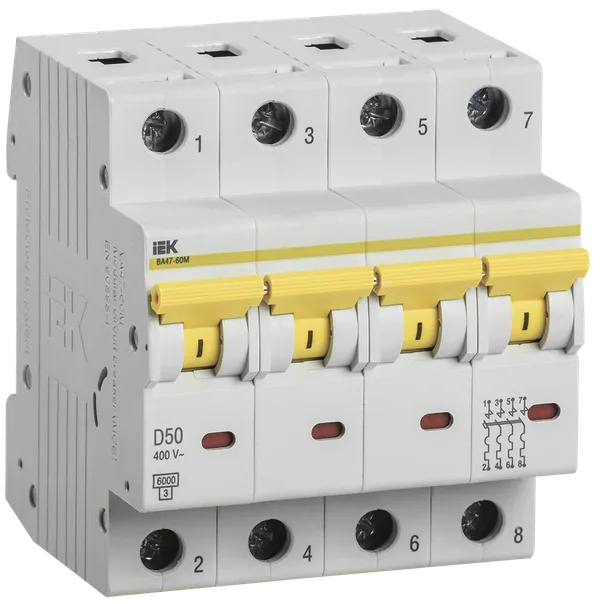

Выключатель автоматический ВА МОД ВА47-60M 4П 50А 6кА D IEK

Автоматический выключатель 4П 50 А кривая D — IEK.

Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды. Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов.

32–50 А — это ввод в квартиру или питание распределительного щита. Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети.

Про однополюсные и двухполюсные

Однополюсный аппарат рвёт только фазу, двухполюсный — фазу и ноль. Второй берут там, где линию нужно обесточить полностью: ванная, уличная розетка, ввод.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.
