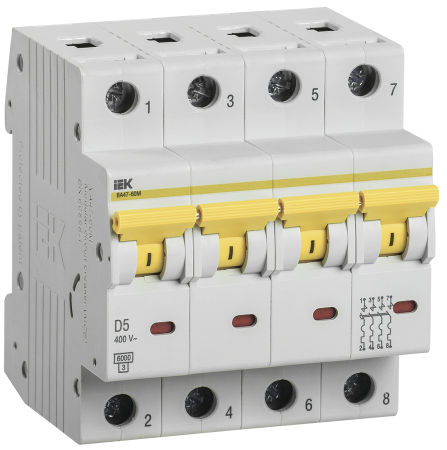

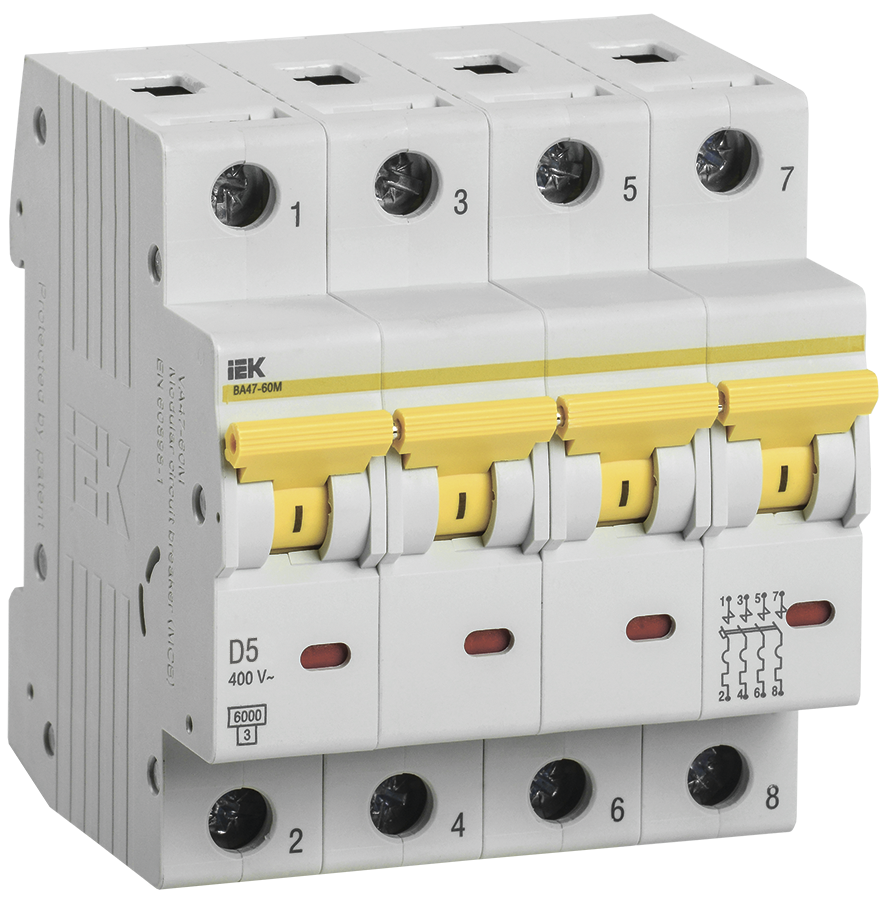

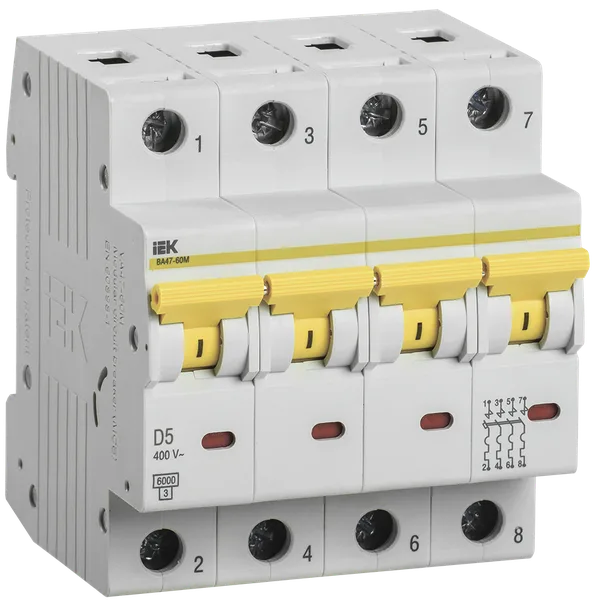

Выключатель автоматический ВА МОД ВА47-60M 4П 5А 6кА D IEK

Автоматический выключатель 4П 5 А кривая D — IEK.

Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов. Номинал до 10 А ставят на линии освещения и слаботочные группы. Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание.

Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети. Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
