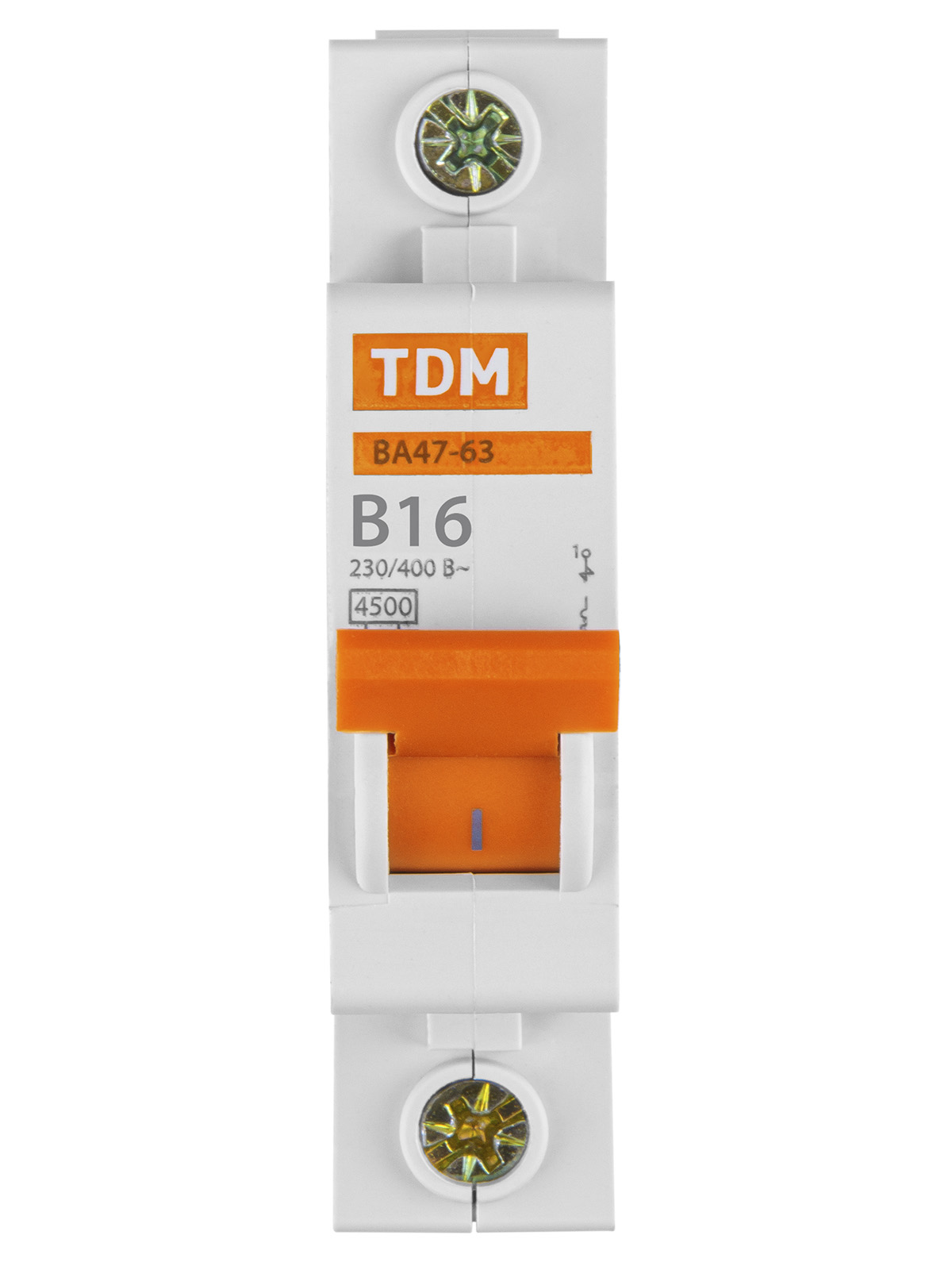

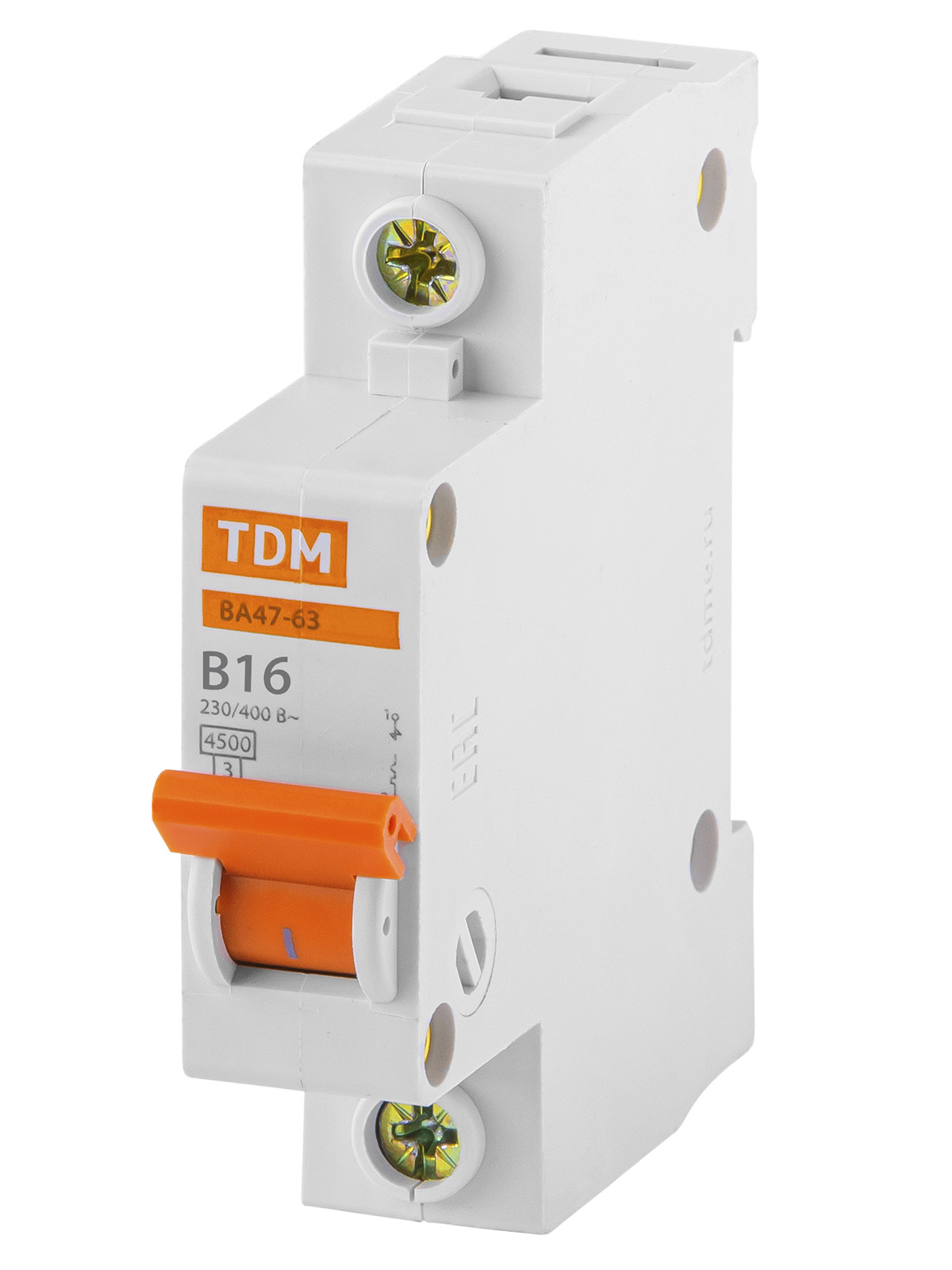

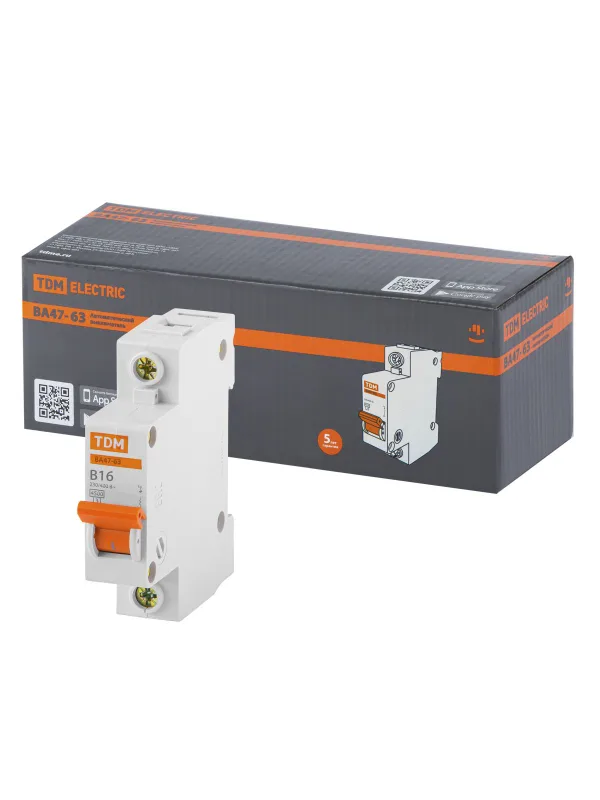

Выключатель автоматический ВА МОД ВА47-63 1П 16А 4,5кА В TDM

Автоматический выключатель 1П 16 А — TDM.

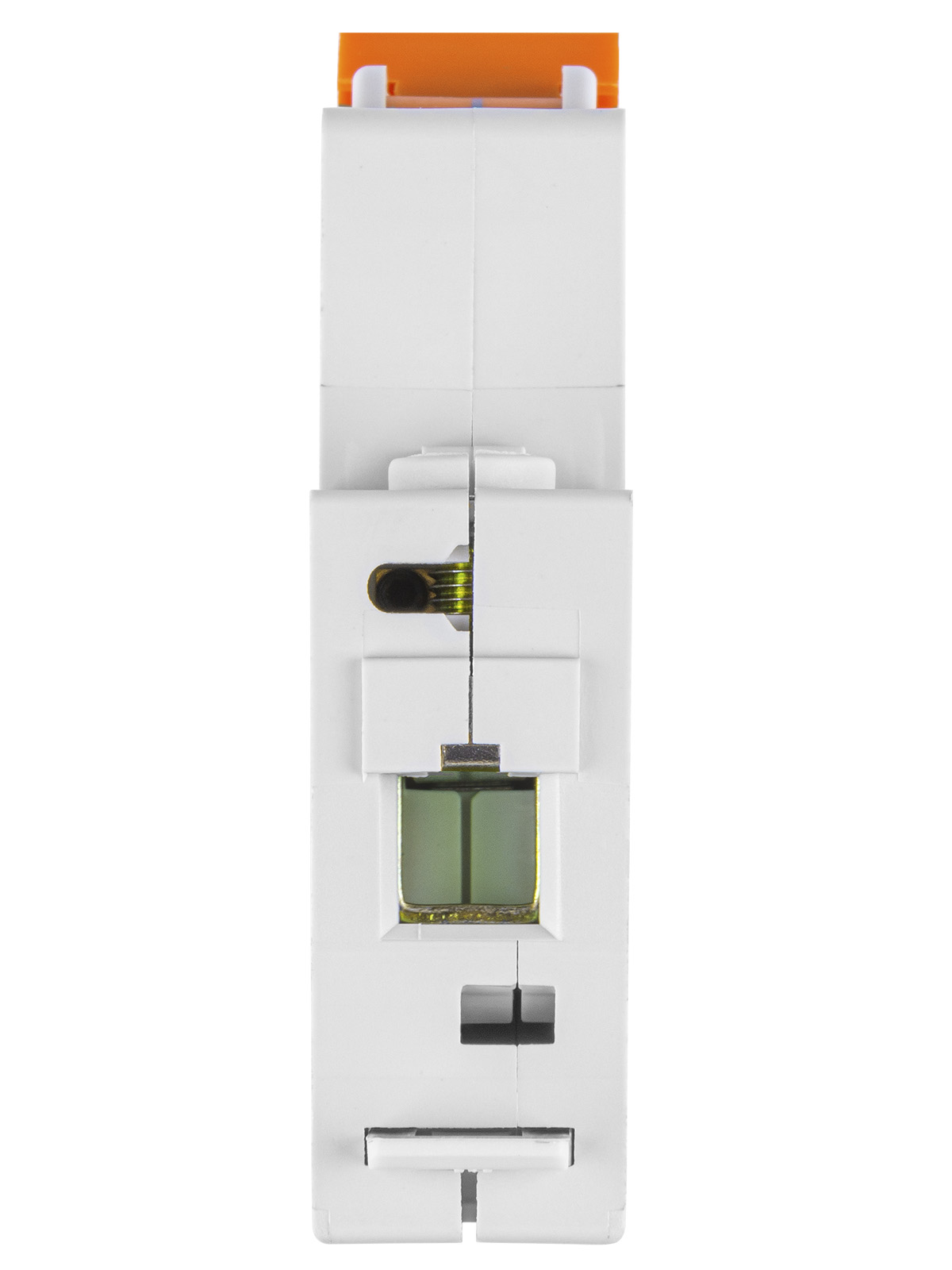

Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик. Однополюсное исполнение занимает один модуль на DIN-рейке.

16 А — типовой номинал розеточной группы, 10 А — линии освещения. Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
