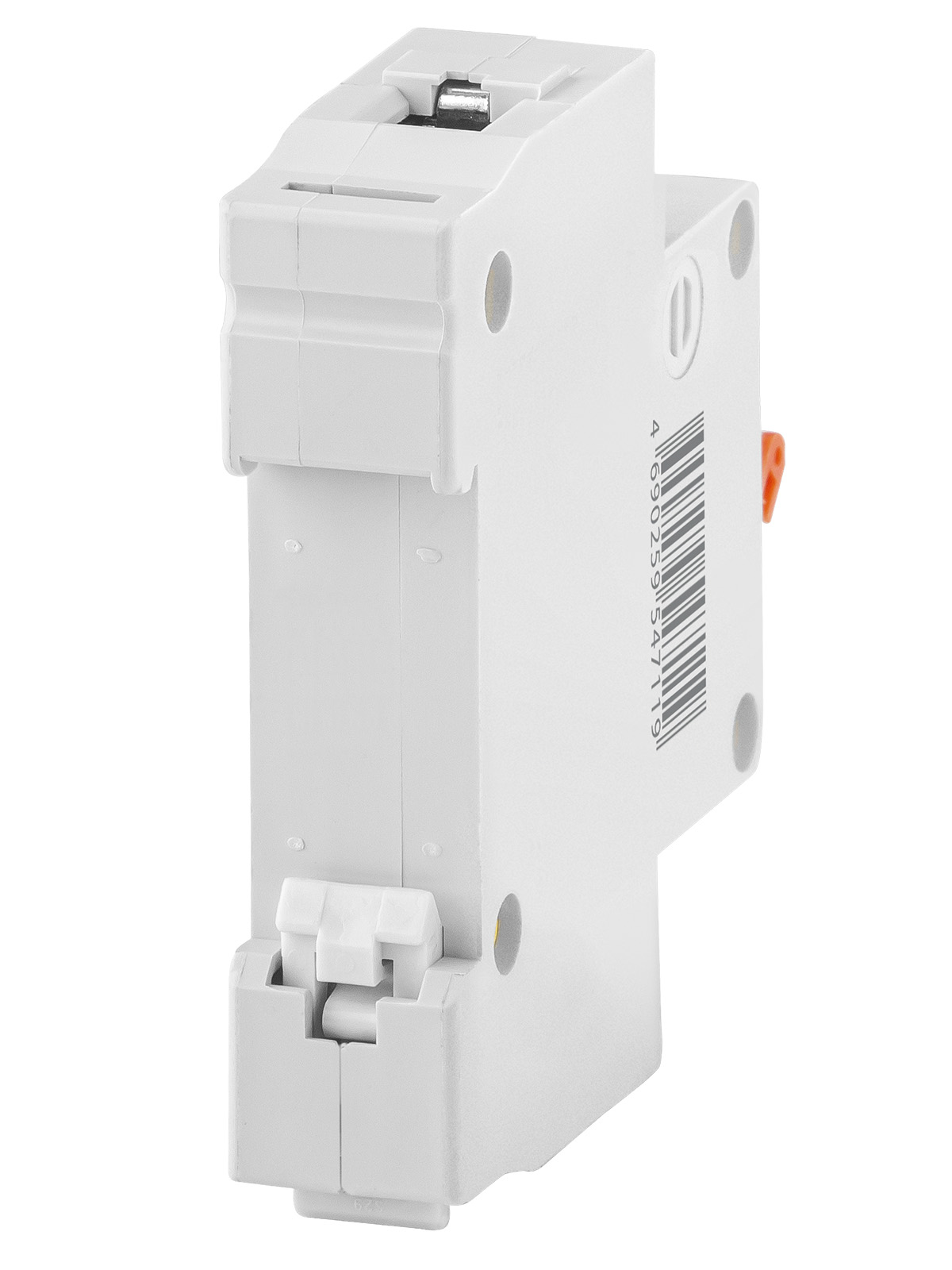

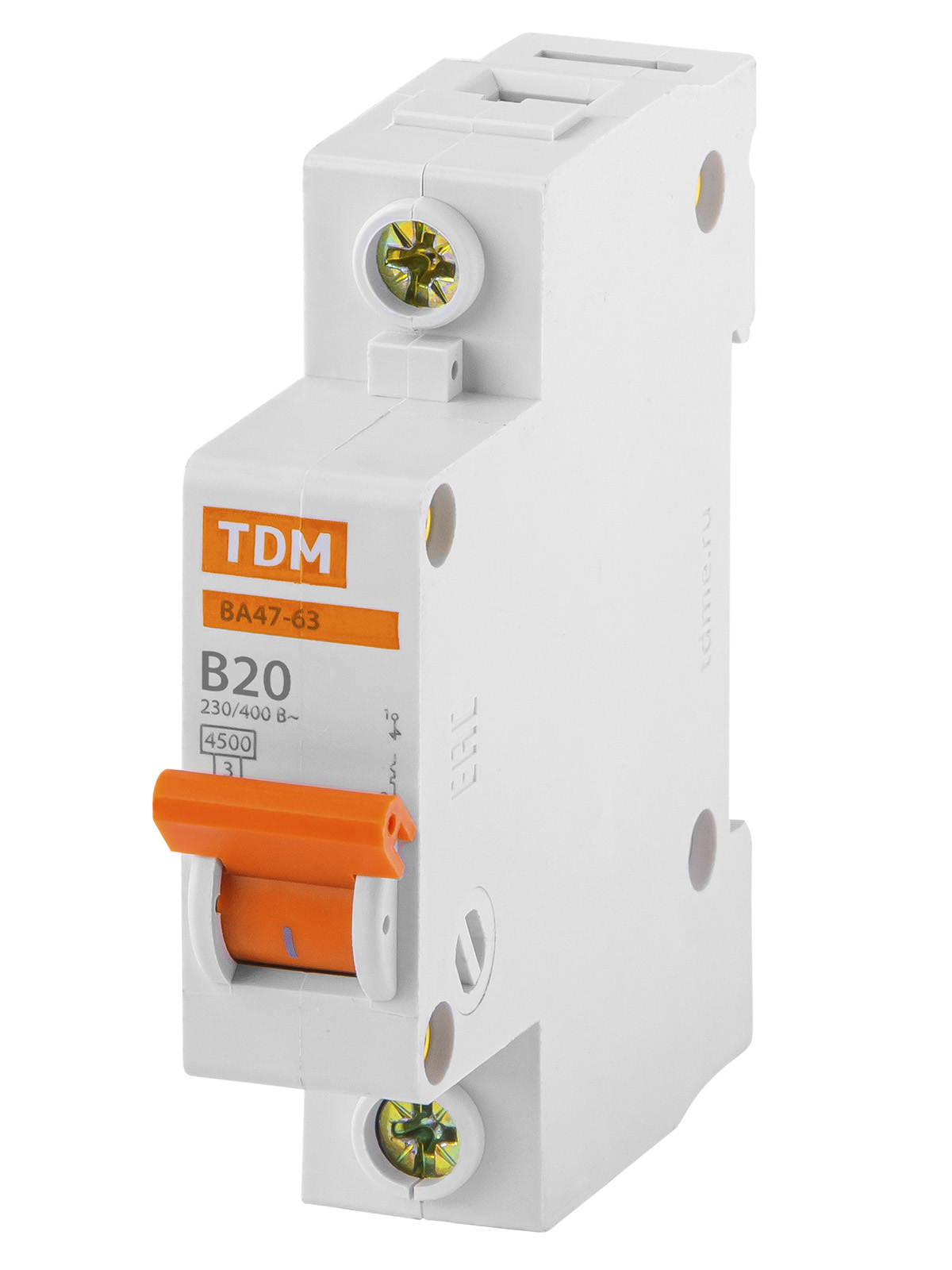

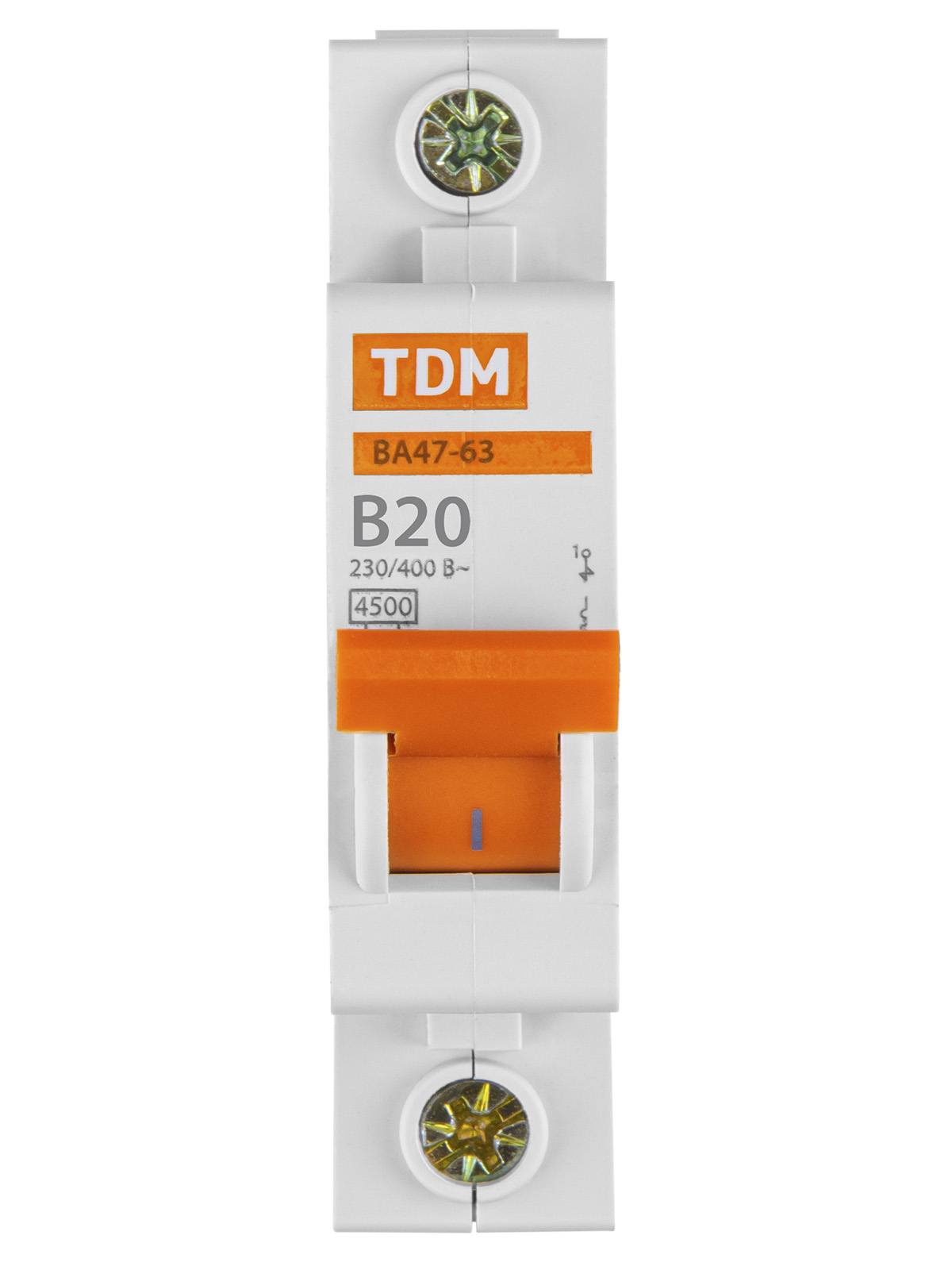

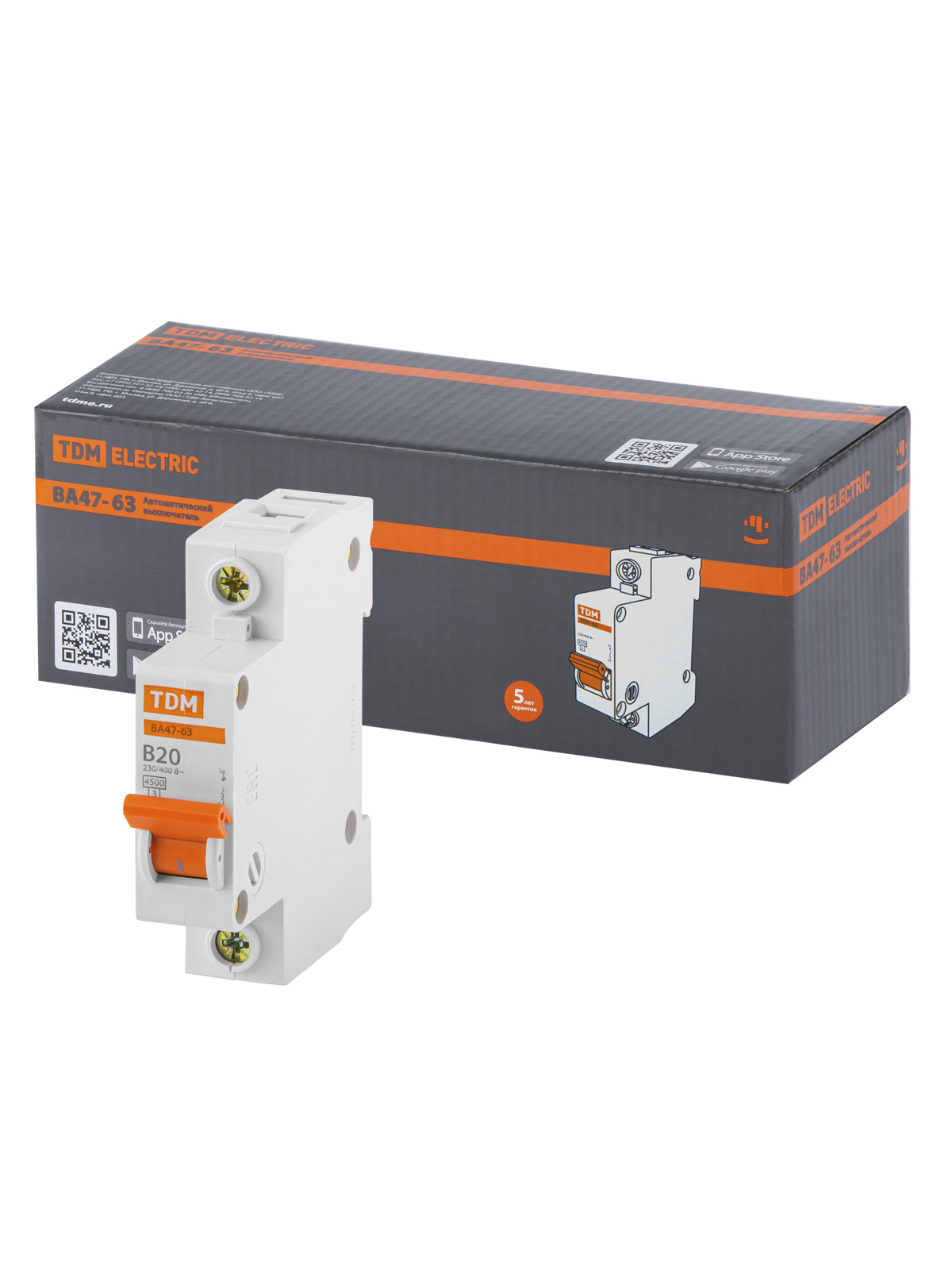

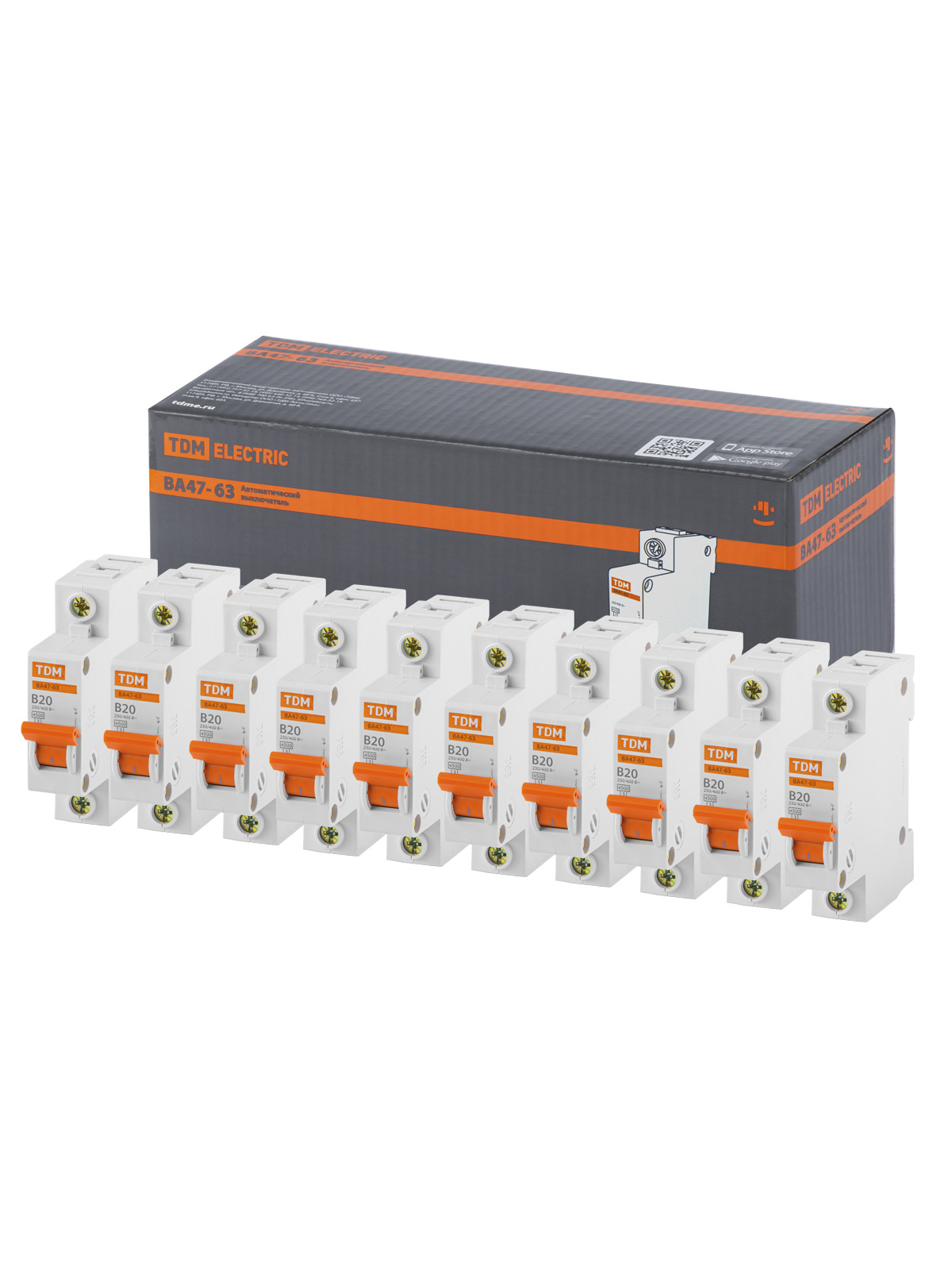

Выключатель автоматический ВА МОД ВА47-63 1П 20А 4,5кА В TDM

Автоматический выключатель 1П 20 А — TDM.

Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик. Однополюсное исполнение занимает один модуль на DIN-рейке.

20–25 А берут под мощного потребителя: варочную панель, водонагреватель, станок в мастерской. Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.

Ресурс контактов

Автомат рассчитан на тысячи оперативных включений, но после отключения короткого замыкания контакты подгорают. Аппарат, отработавший по КЗ несколько раз, меняют.
