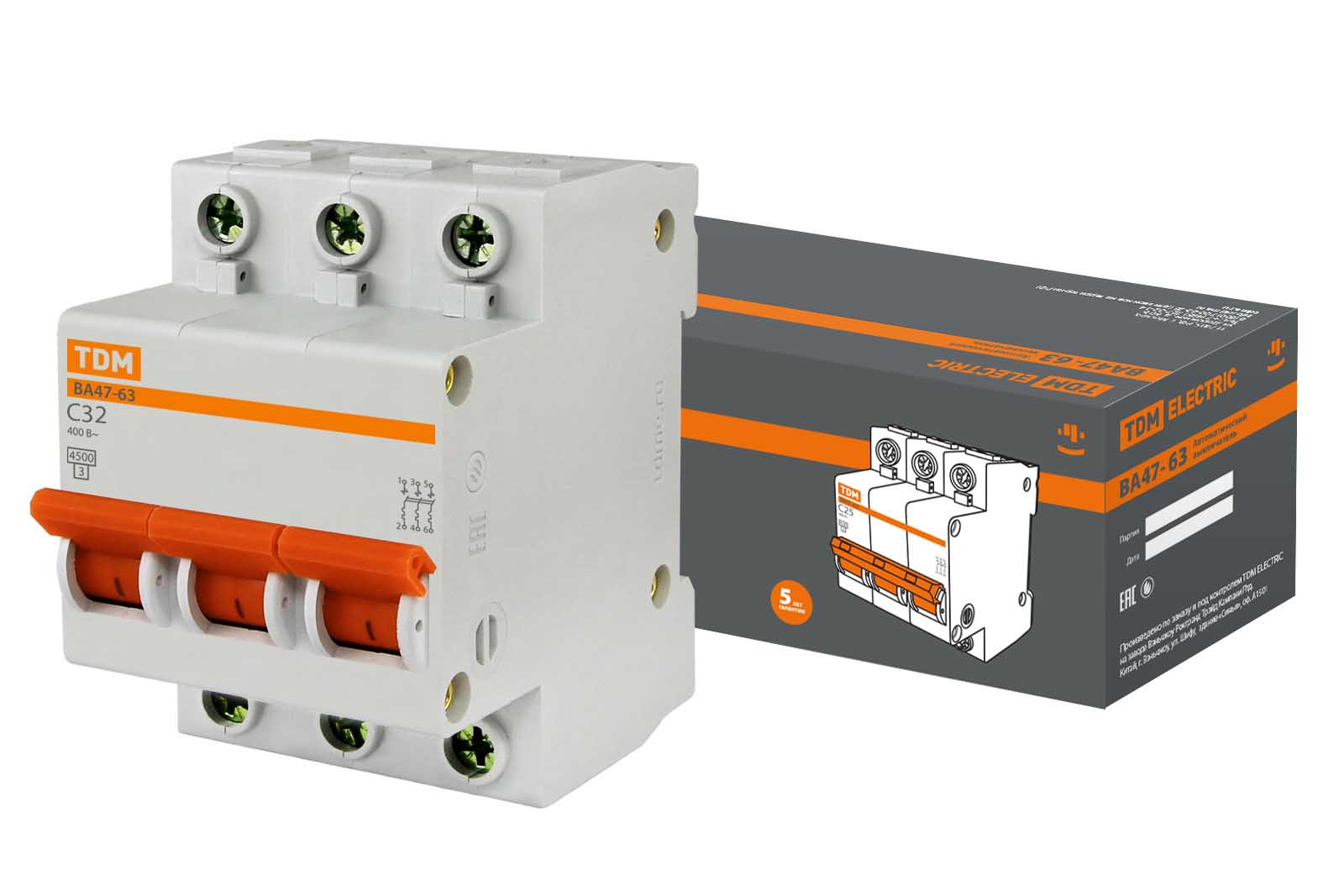

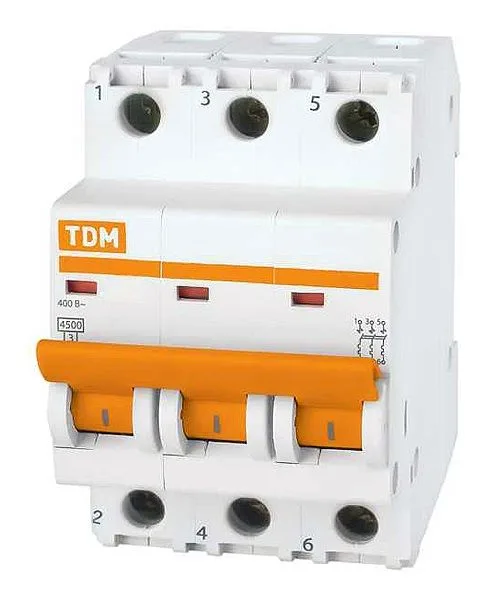

Выключатель автоматический ВА МОД ВА47-63 3П 32А 4,5кА С TDM

Автоматический выключатель 3П 32 А кривая C — TDM.

Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание. Исполнение 3П — аппарат занимает 3 модуля на DIN-рейке. Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик.

Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов. 32–50 А — это ввод в квартиру или питание распределительного щита.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.
