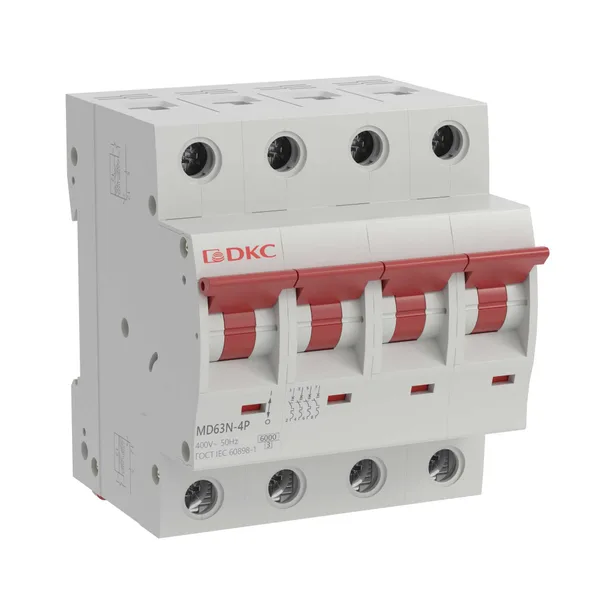

Выключатель автоматический ВА МОД YON max типа MD63N 6кА 4П C 25А DKC

Автоматический выключатель 4П 25 А кривая C — DKC.

Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке. 20–25 А берут под мощного потребителя: варочную панель, водонагреватель, станок в мастерской. Отключающая способность 6 кА — типовое значение для квартирных и офисных щитов в городской сети.

Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды. Кривая C — самая ходовая: держит пусковые токи бытовой техники и отключается при токе от пяти до десяти номиналов.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.
