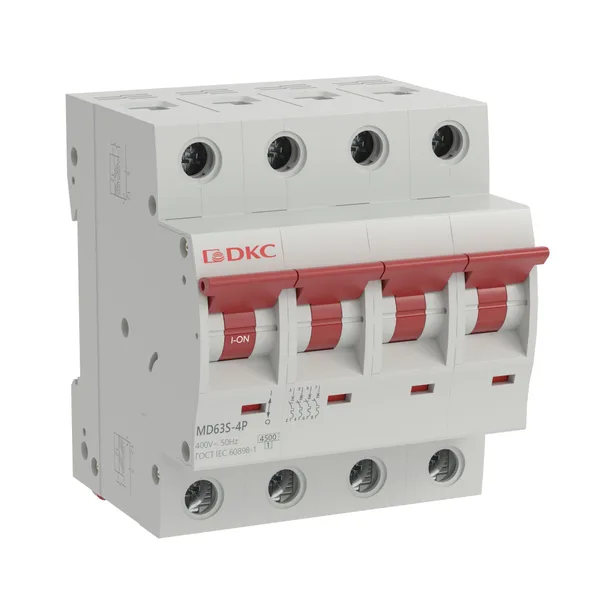

Выключатель автоматический ВА МОД YON max типа MD63S 4,5кА 4П B 13А DKC

Автоматический выключатель 4П 13 А кривая B — DKC.

Кривая B срабатывает при токе от трёх до пяти номиналов — её берут для линий с чисто активной нагрузкой: освещение, розетки, обогрев. Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке.

16 А — типовой номинал розеточной группы, 10 А — линии освещения. Автоматический выключатель отключает линию при перегрузке и коротком замыкании: тепловой расцепитель реагирует на длительное превышение тока, электромагнитный — на бросок в доли секунды. Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик.

Как подбирают номинал

Номинал автомата выбирают по сечению кабеля, а не по мощности нагрузки: задача аппарата — не дать проводу перегреться. Поставить 25 А на линию, проложенную кабелем 1,5 мм², значит защитить нагрузку и оставить без защиты проводку.
