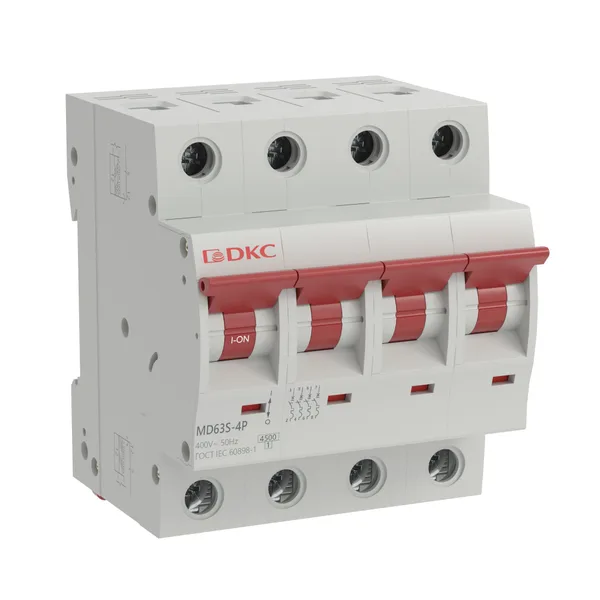

Выключатель автоматический ВА МОД YON max типа MD63S 4,5кА 4П B 3А DKC

Автоматический выключатель 4П 3 А кривая B — DKC.

Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание. Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик. Номинал до 10 А ставят на линии освещения и слаботочные группы.

Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке. Кривая B срабатывает при токе от трёх до пяти номиналов — её берут для линий с чисто активной нагрузкой: освещение, розетки, обогрев.

Ресурс контактов

Автомат рассчитан на тысячи оперативных включений, но после отключения короткого замыкания контакты подгорают. Аппарат, отработавший по КЗ несколько раз, меняют.
