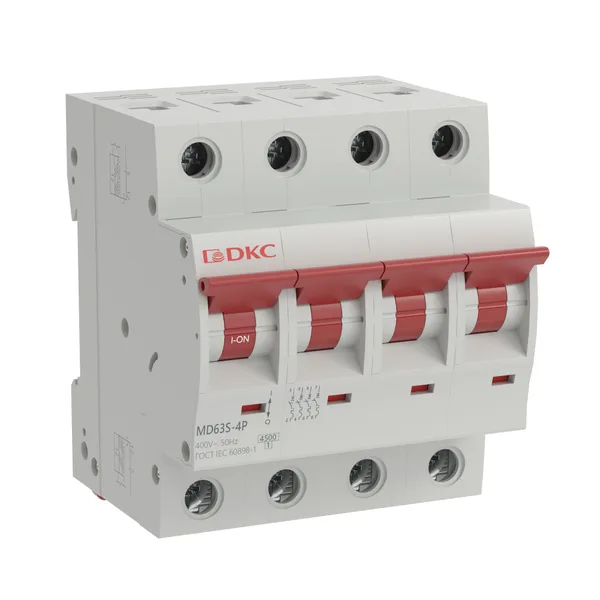

Выключатель автоматический ВА МОД YON max типа MD63S 4,5кА 4П D 50А DKC

Автоматический выключатель 4П 50 А кривая D — DKC.

Автомат — сторож линии: он рвёт цепь, когда ток идёт выше расчётного дольше допустимого или когда происходит короткое замыкание. Кривая D рассчитана на большие пусковые токи — двигатели, трансформаторы, сварочное оборудование: порог от десяти до двадцати номиналов.

Исполнение 4П — аппарат занимает 4 модуля на DIN-рейке. 32–50 А — это ввод в квартиру или питание распределительного щита. Отключающая способность 4,5 кА рассчитана на линии в глубине сети — далеко от питающей подстанции, где ток короткого замыкания уже невелик.

Селективность

Вводной аппарат должен отключаться позже группового, иначе при коротком замыкании в одной комнате обесточится вся квартира. Ступень по номиналу и кривой между уровнями щита — это и есть селективность.
