Кабель 16 мм² — это кабельно-проводниковое изделие с сечением токопроводящей жилы 16 квадратных миллиметров. Медная жила такого номинала длительно держит 70–100 ампер и питает нагрузку до 15,4 кВт от сети 220 В, а в трёхфазной линии — до 46 кВт. Защищают её автоматом 63 А. Диаметр однопроволочной жилы — 4,51 мм, масса меди — 142 г на метр. Шестнадцать квадратов — это ввод в частный дом на 15 кВт, магистраль от щита учёта и вводной аппарат ГРЩ. Раздел собрал провод 16 квадратов медный и алюминиевый, силовой кабель сечением 16 мм2: ВВГнг(А)-LS, ВВГнг(А)-FRLS, ППГнг(А)-HF, ВБШвнг(А)-LS, АВВГнг(А)-LS, АВББШв, КГ, КГтп-ХЛ, ПуВ, ПуГВ, ПВС. Отрез от метра, барабан и бухта, цена за метр, 293 позиции на складе.

Купить кабель 16 мм²: цена за метр, отрез и барабан

Купить кабель 16 мм2 можно двумя способами: отрезом от одного метра или заводским барабаном. Бухтой этот номинал почти не возит никто — сто метров четырёхжильного исполнения весят 85 кг, и заводы мотают его на деревянную катушку. Цена за метр зависит от марки, числа жил и металла: медь дороже алюминия примерно втрое. Нашли дешевле — снизим цену. Юрлицам выставляем счёт и работаем с отсрочкой, оптовый отдел — sale@volt-market.com.

Стоимость держим на уровне заводской. ВОЛЬТМАРКЕТ возит кабельно-проводниковую продукцию напрямую с заводов с 2016 года. Отгрузка и доставка по всей России за 1–3 дня. Остаток и стоимость конкретной позиции менеджер подтверждает в день обращения. Купить провода 16 квадратов оптом — от 300 погонных метров, дальше работает оптовая строка прайса.

Цена 4х16 · 5х16 · 2х16 за метр: из чего складывается стоимость

Медь торгуется на бирже, поэтому цена кабеля 4х16 и стоимость 5х16 ходят вслед за металлом, а не по прихоти продавца. Разница между исполнениями считается просто: каждая дополнительная жила добавляет 142 грамма меди на погонный метр — это больше, чем весь проводник в линии 1х6.

• Купить кабель 4х16 медный — самая ходовая позиция раздела: четыре жилы закрывают трёхфазный ввод с нулём.
• Кабель 5х16 цена за метр — примерно на четверть выше четырёхжильного, зато в трассе сразу три фазы, N и PE.
• Кабель 2х16 купить — однофазная магистраль без защитного проводника: уличное освещение, времянка на стройке.
• Кабель 3х16 цена за метр — однофазный ввод на 15 кВт с заземлением, самый частый вариант для дачи.
• Провод 1х16 цена пересчитывается в день отгрузки; вчерашних прайсов не держим.
• Провод 4х16 цена ниже кабельной: у гибких марок тоньше оболочка и проще технология.

Кабель 16 квадратов купить одним отрезом выгоднее, чем добирать кусками: у каждой отрезки свой остаток на барабане. Провод 16 мм2 купить можно от одного погонного, стоимость и остаток — по звонку либо письмом на sale@volt-market.com. Записи «кабель 16 кв», «провод 16 мм купить», «медный кабель 16 мм2 купить» ведут к одному и тому же товару.

Сколько ампер и киловатт держит провод 16 квадратов

Медный провод 16 квадратов держит 70 А в трёхжильной линии под штукатуркой и до 100 А одиночной жилой открыто. По мощности — 15,4 кВт против 22,0 кВт от сети 220 В. Типовая рабочая цифра для скрытой проводки — 70 А и 15,4 кВт. Алюминий слабее: 50–75 ампер, то есть 11,0–16,5 кВт. Значения взяты из таблиц 1.3.4 и 1.3.5 ПУЭ.

Трёхфазная сеть считается иначе: ампер умножают на 380 и на 1,73. Отсюда 46 кВт у пятижильного исполнения против 15,4 кВт того же номинала в однофазной линии. Ток в жиле зависит ещё и от соседей в трубе: чем плотнее пучок, тем хуже отвод тепла. Сколько выдерживает шестнадцатый номинал на конкретном объекте — считают по способу прокладки, а не по паспорту. Практический вывод: 16 мм2 — это ввод в дом, ГРЩ, котельная, цех.

Какой автомат ставить на кабель 16 мм2

На жилу 16 мм² ставят автоматический выключатель 63 А. Номинал расцепителя обязан быть ниже длительно допустимого тока проводника, иначе медь успеет перегреться раньше отключения. Автомат 63 А пропускает 13,8 кВт от 220 В — этого хватает вводу в дом, электрокотлу, мастерской со станками.

• 63 ампера — штатная защита шестнадцати квадратов меди в штробе и в гофре;
• 80 ампер — допустимо при открытой прокладке одиночными жилами, в пучке так делать нельзя;
• 50 ампер — алюминиевая жила того же номинала либо длинная трасса в утеплителе;
• 40 ампер — когда шестнадцать квадратов взяты с запасом под будущее расширение;
• вводной 63 А и 100 А — на щите учёта, если после счётчика нагрузка делится на группы.

Отдельно про путаницу: автомат 16 А и сечение 16 мм² — разные вещи. Аппарат 16А защищает розетку и розеточную группу на 2,5 мм², а шестнадцатый квадрат живёт под 63 А. Клемма автомата на 63 А принимает жилу диаметром 4,51 мм; гибкую многопроволочную перед затяжкой опрессовывают наконечником НШВИ 16-12, иначе проволочки расползаются и контакт греется.

Кабель 16 мм² для ввода в дом, щита учёта и трёхфазной магистрали

Ввод в частный дом на 15 кВт — главная работа этого номинала. Однофазный ввод делают трёхжильной линией ВВГнг(А)-LS 3х16: фаза, ноль, защитный проводник. Трёхфазный ввод на 15 кВт по 380 В — это пятижильное исполнение 5х16, где три фазы, N и PE идут одной ниткой. Такие отгрузки у нас самые частые: на объект уходит 25–40 метров и один вводной аппарат.

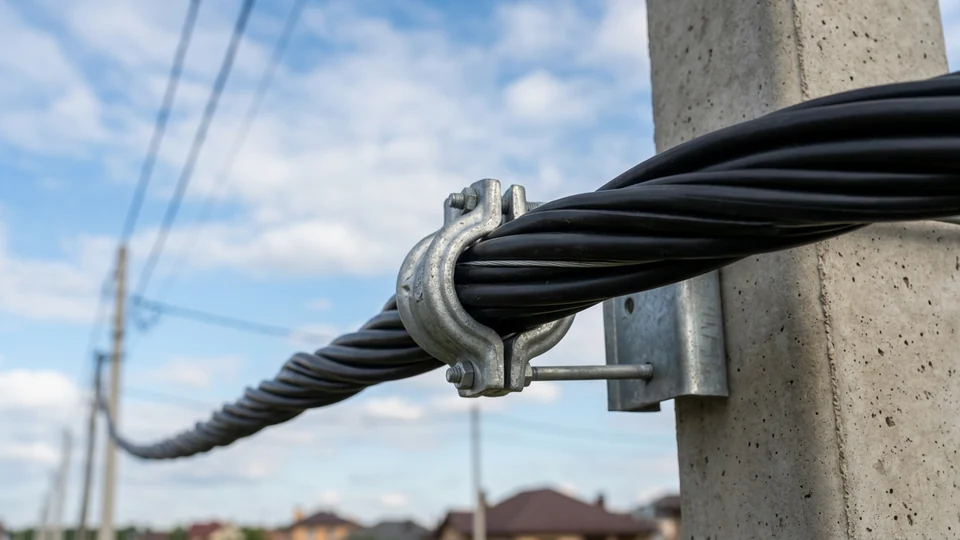

• ввод в дом от столба — алюминиевый СИП-4 4х16 до стены, дальше медь по дому;
• ввод в дом на 15 кВт однофазно — три жилы по шестнадцать квадратов;
• магистраль от щита учёта до ГРЩ — четыре или пять жил, длина 20–60 метров;
• котельная, тепловой насос, электрокотёл 12 кВт — отдельная линия с автоматом 63 А;

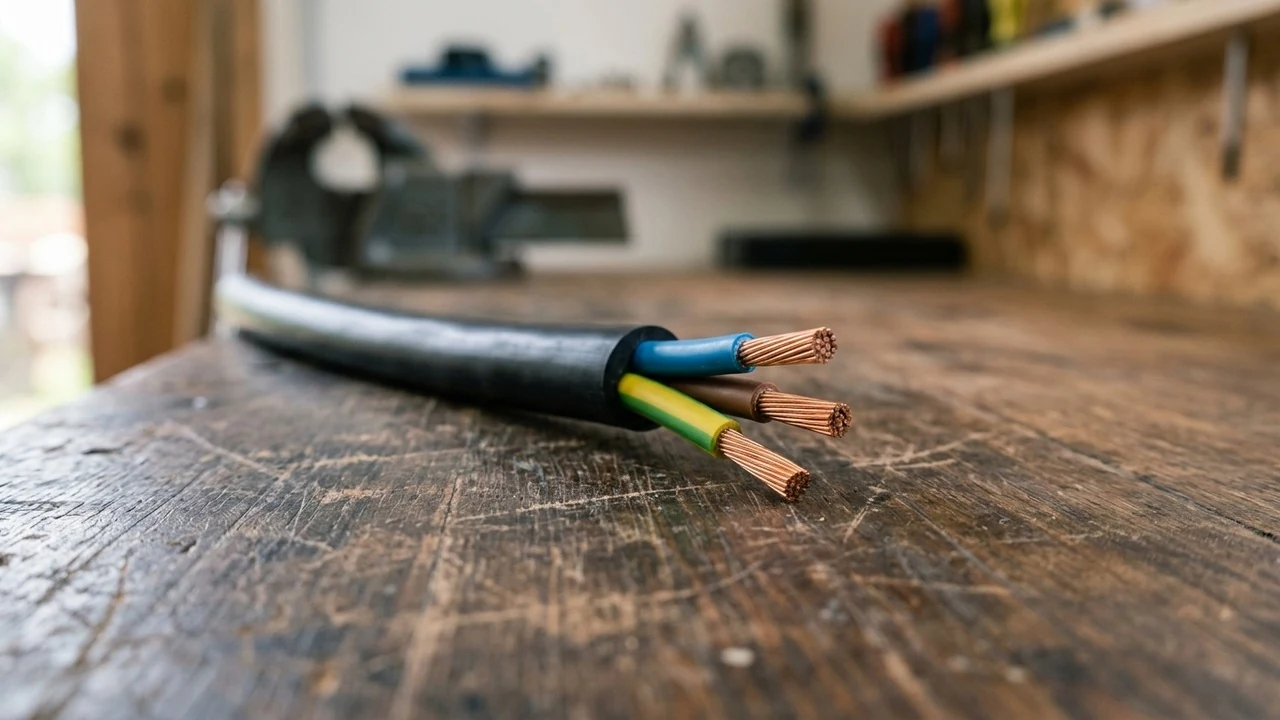

• цех, компрессор, станок — подключение оборудования гибким КГтп-ХЛ;
• магистраль до гаража или бани по улице — прокладка в земле бронированной маркой.

Кабель 16 или 10 мм²: когда переходить на следующее сечение

Переходить на шестнадцать квадратов нужно, когда постоянная нагрузка линии выше 12 кВт или трасса длиннее 40 метров. Сечение 10 мм² закрывает ввод на 10–12 кВт, а мощный дом, ГРЩ и трёхфазная магистраль уже требуют следующий шаг. Обратная ситуация тоже бывает: если считали 25 мм², а по факту нагрузка 14 кВт на короткой трассе, шестнадцати достаточно и монтаж выйдет заметно проще.

Вопрос «16 квадратов — сколько это по мощности» решается по трём цифрам: постоянная нагрузка, длина трассы, способ прокладки. Какой провод 16 мм2 подойдёт — зависит ещё и от подвижности: жёсткая однопроволочная жила в штробу, гибкая многопроволочная на технику. Шестнадцатый номинал — граница между бытовой и вводной шкалой: ниже начинается квартирная проводка, выше — питающие линии зданий.

Длина линии и падение напряжения на 16 квадратах

Сопротивление петли на ста метрах шестнадцатого номинала — 0,219 Ом. При токе 63 А это 13,8 вольта потерь, то есть 6,3 % от 220 В: для ввода уже много. При 40 А потери падают до 8,8 В (4,0 %) — норматив выдержан. Трёхфазная магистраль терпит вдвое больше: на 380 В при 63 А теряется 11,9 В, всего 3,1 %.

• до 80 метров — однофазная линия под полной нагрузкой 63 А, потери в пределах 5 %;
• до 125 метров — та же нитка при рабочем токе 40 А;
• до 160 метров — трёхфазная магистраль 5х16 на 63 А;
• свыше 160 метров — считать 25 мм² либо поднимать напряжение питания.

На практике потери напряжения важнее нагрева: жила не перегреется, а насос или станок в конце длинной трассы будет запускаться с просадкой. Поэтому длину линии мы всегда спрашиваем до отгрузки — иногда выгоднее взять на шаг толще и сэкономить на переделке.

Марки кабеля и провода сечением 16 мм2

Марку выбирают по среде: сухое помещение, улица, земля, подвижная техника. Ниже — марки этого номинала, которые реально лежат на складе.

Отдельная строка — импорт: маркировка 4 G 16 у кабеля NSHTOEU или OFLEX означает те же четыре жилы по шестнадцать квадратов, где буква G указывает на наличие жёлто-зелёного проводника. Такие бухты приходят под заказ, срок 3–10 дней.

Медный провод 16 квадратов: жёсткий ПуВ и гибкий ПуГВ 1х16

Медный провод 16 мм2 в одиночном исполнении бывает двух классов. Однопроволочная жила класса 1 (ПуВ, ПВ-1) — это цельный пруток диаметром 4,51 мм: он держит форму в лотке, но радиус изгиба у него большой. Многопроволочная гибкая жила класса 5 (ПуГВ, ПВ-3) собрана из тонких проволок, наружный диаметр около 5,6 мм, гнётся руками и идёт на перемычки в щите.

• ПуВ 1х16 — жёсткая нитка в трубу, лоток и на неподвижный монтаж;
• ПуГВ 1х16 — гибкий провод сечением 16 для сборки щита и вводных перемычек;
• ПуГВнг(А)-LS 1х16 — то же самое, но с пониженным дымовыделением: 28 позиций раздела именно этой марки;
• ПВ-3 1х16 цена — считается за метр, отрез от одного погонного, цвет любой из наличия;
• МГШВ, ВПП, РКГМ — специальные гибкие марки того же номинала под нагрев и вибрацию.

Медь 16 квадратов в гибком исполнении почти всегда требует наконечник: голая многопроволочная жила под винтом расплющивается и через полгода даёт нагрев контакта. Мы кладём НШВИ или ТМЛ в ту же отгрузку, чтобы монтажник не искал их отдельно.

Кабель 16 мм² по числу жил: 1х16 · 2х16 · 3х16 · 4х16 · 5х16

Число жил определяет схему питания, а не мощность. Одна жила — это проводник, пять жил — готовая трёхфазная система с нулём и защитой.

• 1х16 — одиночный проводник: заземление, перемычка, шина, сварочный пост;
• 2х16 — однофазная магистраль без PE: освещение улицы, времянка;
• 3х16 — однофазный ввод 15 кВт с заземлением, L, N, PE;
• 4х16 — три фазы плюс ноль, самый ходовой размер раздела;
• 5х16 — три фазы, N и PE: полноценный трёхфазный ввод на 46 кВт.

Записи «кабель 4 на 16», «провод 4 16», «кабель 4 х 16» и «4х16» обозначают одно и то же изделие — четыре жилы по шестнадцать квадратов каждая. В заявке достаточно указать марку и число жил, остальное подберёт менеджер.

Диаметр кабеля 16 мм², гофра и вес бухты

Сечение и диаметр путают чаще всего. Шестнадцать квадратов — это площадь среза металла, а не толщина изделия: диаметр однопроволочной жилы 4,51 мм, наружный диаметр четырёхжильной оболочки — уже 22,5 мм. Под такую трассу берут гофру 32 мм, под одиночную жилу хватает 20 мм.

Вес важен не из любопытства: барабан 5х16 на сто метров весит больше центнера, вдвоём его не занести. Поэтому длинные трассы мы режем на объектные отрезки и грузим с погрузчиком. Масса меди в одной жиле — 142 г/м, в алюминиевой того же номинала — всего 43 г/м, отсюда и разница в цене.

Кабель 16 кв · 16 мм2 · 16 квадратов: как пишут это сечение

Одно и то же сечение в заявках пишут десятком способов, и все они означают шестнадцать квадратных миллиметров меди или алюминия.

• 16 мм² и 16 мм2 — паспортная запись из ГОСТ и прайса;
• 16 кв. мм и 16 кв — сокращение из смет и спецификаций;
• 16 квадратов, 16 квадрат, шестнадцать квадратов — разговорная форма монтажников;
• сечением 16, сечение жилы 16 — формулировка проектировщика;
• 16 мм 2, «16 мм в квадрате» — как набирают в поиске без верхнего индекса;
• 4 G 16 — европейская маркировка четырёхжильного изделия с PE;
• 16мм2 без пробела, «бронь 4х16», «ВВГнг ЛС 5х16» — как пишут в заявках от руки.

Отдельная путаница — «кабель 16 мм»: если речь про сечение жилы, это наш номинал, а если про наружный размер оболочки, то 16 мм диаметра соответствует примерно двухжильной линии 2х6. Уточняйте, что именно меряли — площадь среза или толщину изделия.

Алюминиевый кабель 16 мм2: АВВГ, АВББШв и провод АС-16

Алюминиевая жила того же номинала держит 50–75 ампер против 70–100 у меди, зато стоит втрое дешевле и весит 43 грамма на метр. По ПУЭ 7.1.34 алюминий внутри жилых зданий разрешён от 16 мм² — то есть шестнадцать квадратов это как раз минимальный алюминий, который законно заводить в дом.

• АВВГнг(А)-LS 4х16 — вводная магистраль от щита учёта, стандартный выбор сетевых организаций;
• АВББШв 4х16 и АПвКШп 4х16 — бронированный алюминий в землю, купить алюминиевый кабель 4х16 дешевле медного втрое;
• АС-16 — неизолированный сталеалюминиевый провод воздушных линий, поставка под заказ;
• алюминиевый провод 16 мм2 под опрессовку требует наконечник с кварцевазелиновой пастой, иначе оксидная плёнка съест контакт.

Мешать алюминий с медью в одной клемме нельзя: пара металлов в присутствии влаги даёт электрохимическую коррозию. Переход делают через биметаллический наконечник или клеммник с разделёнными гнёздами.

Бронированный кабель 4х16 в землю и уличная трасса

В грунт без трубы кладут только броню. Стальная лента поверх поясной изоляции держит удар лопатой и грызунов, поэтому ВБШв (ВБбШв) 4х16 в исполнении нг(А)-LS и алюминиевый АВББШв 4х16 — рабочие марки подземного ввода. Глубина траншеи 0,7 м, подсыпка песком 10 см сверху и снизу, сигнальная лента над трассой.

• кабель 4х16 в земле — броня плюс подсыпка, без гофры и трубы на прямых участках;
• кабель 5х16 бронированный — трёхфазный ввод от столба к дому под землёй;
• уличная трасса по воздуху — исполнение ХЛ, оболочка не трескается на морозе;
• переход через дорогу — броня в асбоцементной трубе, запас по длине 1,5 м с каждой стороны;
• ввод через фундамент — гильза и концевая муфта на 16 мм2.

Провод заземления 1х16 жёлто-зелёный: PE, ГЗШ и контур

Жёлто-зелёный провод 1х16 — это защитный проводник PE. По ПУЭ 1.7.117 медный заземляющий проводник, не защищённый от коррозии, берут сечением не менее 16 мм², поэтому шестнадцатый номинал — типовая перемычка от главной заземляющей шины к контуру. В разделе 28 позиций ПуГВнг(А)-LS 1х16 жёлто-зелёного цвета.

• провод заземления 16 мм2 — от ГЗШ до заземлителя и до корпуса щита;
• кабель для заземления 16 в исполнении нг(А)-LS — внутри здания, по лотку;
• жёлтый и зелёный по отдельности — под маркировку фаз и нулевой рабочей жилы;
• синий 1х16 — рабочий ноль N в щите; чёрный, красный, белый — фазные перемычки L.

Полный ассортимент цветов — в разделе провод и кабель заземления. Расцветку по ГОСТ 31947 нарушать нельзя: синий только на N, жёлто-зелёный только на PE, всё остальное — фаза.

Кабель 3х16 ГОСТ: индексы нг, LS, HF, FRLS и расцветка жил

Буквы после марки — это не украшение, а класс пожарной безопасности. Изделия сечением 16 мм2 делают по ГОСТ 31996-2012, жилы — по ГОСТ 22483-2012, одножильные провода — по ГОСТ 31947-2012.

Расцветка жил у пятижильного исполнения: коричневая, чёрная и серая — фазы L1, L2, L3; синяя — рабочий ноль N; жёлто-зелёная — защитный PE. У четырёхжильного PE отсутствует, у трёхжильного остаются L, N и PE. Заводское исполнение по ГОСТ отличается от ТУ полновесной жилой: 16 квадратов по ГОСТ — это ровно 16 мм² меди, а не 14,2.

Наконечники, гильзы, клеммы и муфты под жилу 16 мм²

Шестнадцать квадратов под винт напрямую почти не заводят: площадь контакта мала, а усилие затяжки велико. Правильное соединение проводов 16 мм2 — опрессовка гидравлическим прессом либо болтовой зажим с шайбой.

• НШВИ 16-12 — втулочный наконечник под клемму автомата и рубильника;
• ТМЛ 16-8, ТМЛ 16-10 — медный кабельный наконечник под болт М8 и М10;
• ГМЛ-16, ГСИ-16 — гильза для соединения двух жил в линию;
• ТАМ 16-8 — биметаллический переход алюминий-медь;
• клемма и зажим на 16 — винтовые клеммники, шины, орех У-731;
• муфта для кабеля 4х16 — концевая и соединительная, термоусаживаемая.

Обжим проводов 16 мм2 ручными пресс-клещами уже не проходит — нужен гидравлический инструмент с матрицей на 16. Наконечники и гильзы этого номинала лежат в разделе кабельная арматура, забирают их обычно одной отгрузкой с самой трассой.

Что берут вместе с шестнадцатью квадратами

• вводной автомат 63 А и дифзащита на влажные зоны;
• счётчик электроэнергии и щит учёта на столб;
• гофра 32 мм, лоток, стяжки и клипсы под наружный размер 22,5 мм;
• наконечники ТМЛ и НШВИ под жилу 16;
• жёлто-зелёный проводник 1х16 на контур заземления;
• кабельные вводы и сальники под ввод в щит.

Заводы-изготовители и контроль сечения жилы 16

Поставляем продукцию заводов, чьи барабаны проходят входной контроль на нашем складе: Камкабель, Электрокабель Кольчугино, Саранскабель, Рыбинсккабель, Людиновокабель, Угличкабель, Конкорд, Цветлит, ТДМ, ИЭК. У каждой партии — сертификат соответствия ТР ТС 004/2011 и паспорт качества.

Тип изоляции, характеристики и допустимый ток каждой марки указаны в карточке товара — сверять их проще там, чем в общей таблице. Сечение проверяем не по этикетке, а микрометром: снимаем изоляцию, меряем диаметр каждой проволоки, считаем площадь. Занижение на 8–12 % — обычная история у ТУ-исполнений, и на шестнадцати квадратах это сразу минус 6–8 ампер допустимого тока. Партии с недовесом меди мы не берём на склад, а по спорным случаям отдаём образец в независимую лабораторию.

Документы, резка и отгрузка

Режем от метра, маркируем бирку с длиной и датой, кладём сертификат в отгрузку. Юрлицам — счёт, УПД, отсрочка по договору; физлицам — чек и гарантия завода. Самовывоз со складов в Оренбурге и Орске в день оплаты, доставка по России транспортными компаниями за 1–3 дня, тяжёлые барабаны отправляем отдельной машиной.

Заявку удобнее прислать таблицей: марка, число жил, длина, куда идёт трасса. Ответ с ценой за метр и остатком приходит в течение часа в рабочее время. Оптовый отдел — sale@volt-market.com.

Наш опыт по этому номиналу

За 2025 год шестнадцать квадратов ушли к нам третьим по объёму сечением после 2,5 и 4 — почти всё это вводные линии частных домов и магистрали от щитов учёта. Две трети отгрузок — четырёх- и пятижильные исполнения, треть — одиночные жилы ПуГВ и ПуВ на сборку щитов.

Три вещи, которые мы регулярно правим в заявках. Первая: берут 4х16 туда, где нужен PE, и через неделю докупают отдельную жёлто-зелёную нитку — дешевле сразу взять 5х16. Вторая: считают только нагрев и забывают длину, а на 120 метрах при 63 А просадка уже вне норматива. Третья: заказывают барабан 100 м и не готовят разгрузку — центнер на объект без техники не занести, поэтому мы заранее спрашиваем, чем будут снимать.

Купить провод 16 мм² в ВОЛЬТМАРКЕТ

В разделе 293 позиции сечением 16 мм2: медные и алюминиевые, силовые и гибкие, бронированные и для щита. Цена за метр — заводская, отрез от одного метра, доставка по России за 1–3 дня. Нашли дешевле — снизим цену. Соседние номиналы смотрите в разделе кабель и провод по сечению, а по марке — в разделах медный кабель и силовой кабель.
