Что такое УЗО в электрике — ключевые особенности

Полное название звучит — «устройство защитного отключения». Следует разобраться со всеми особенностями УЗО — что это и как работает, чтобы использовать правильно в системе.

УЗО есть в каждом щитке

Защита УЗО — что это такое

Современные электрические линии надежно защищены от случайного контакта, проекты всегда проверяют на соответствие требованиям безопасности. Но даже самые жесткие меры не гарантируют полную защиту.

Если объяснять, что такое УЗО в электричестве простыми терминами, то это коммутационный узел, защищающий электрическую цепь от утечки. Это предотвращает возгорания, а во многих случаях защищает человека от удара током.

Термин «коммутационное» также не случаен. Он означает, что оборудование может размыкать электрическую цепь или подключать ее, что есть выполняет коммутационные функции.

Зачем используется

Разобраться, что значит УЗО недостаточно. Многие слышали о нем и примерно представляют, как оно работает, но не понимают, какие функции выполняет. Еще недавно такое оборудование не ставили, но сейчас оно стало обязательным элементом безопасности.

Главное предназначение УЗО — предотвращение утечек, что исключает возгорания и пожары. Также автомат защищает от удара током при контакте с небезопасными элементами или проводкой, у которой повреждена изоляция.
Устройство отличается от автоматов, они размыкают цепь при перегрузках и замыканиях.

Защита УЗО — что это, принцип действия

Система работает по принципу первого закона Кирхгофа, в котором говорится, что сумма токов, направленных к объекту равняется токам, возвращающимся от него. Оборудование постоянно контролирует показатели и если они различаются больше, чем на определенное значение, цепь автоматически размыкается, что и обеспечивает ее защиту.

Когда УЗО включено, показатели тока одинаковы, различается направление движения. Но как только где-то появляется утечка и часть тока уходит «в землю», показатели на обратной линии становятся меньше и оборудование отключает линию, чтобы исключить аварию.

Аналогично система работает, когда повреждается изоляция и напряжение уходит на корпус или куда-то еще. Если дотронуться до узла, появится утечка и защита сработает. Контур ответвления может возникнуть и без человеческого вмешательства. Тогда также произойдет автоматическое отключение.

Здесь просто и понятно показано, как работает УЗО автомат и что это дает в плане безопасности

Защита УЗО — что это дает при установке

Обязательно ставить устройство при защите ответвлений, подключенных к розеткам, используемым для питания всех видов электрооборудования. Также УЗО необходимо, когда другим оборудованием не обеспечиваются показатели автоотключения в 0,4 сек.

Устройство, совмещающее УЗО и стандартный автомат называют дифавтомат
Сколько устройств нужно ставить?

Часто возникает вопрос, сколько нужно УЗО в щитке — что это такое, рассмотрено выше, но понимание принципа работы не помогает при расчетах. Лучше, если количество и характеристики определит специалист. Чтобы разобраться в расчетах, необходимо писать отдельную статью. Но общие принципы можно изучить:

• Для небольшой однокомнатной квартиры хватит одной единицы, рассчитанной на ток утечки в 30мА.

• В многокомнатном помещении, если используется 15 групп розеток, следует ставить как минимум пять единиц.

• При наличии водонагревателя, на него приходится отдельное УЗО. Это касается также электроплиты и отдельных групп освещения.

• На вводе в отдельно стоящий дом стоит поставить дополнительный элемент на 300 мА в дополнение к тем, что указаны в проекте.

Нужно помнить простой совет — на каждую группу электрооборудования должно быть свое отдельное устройство на 30мА, а также противопожарное, ток утечки в котором может быть 100 или 300мА.

В небольшой квартире хватит и одного УЗО

Всегда ли есть смысл в установке

Поняв, что защищает УЗО, можно сделать вывод, что оно не обеспечивает защиты от любых нештатных ситуаций. Устройство измеряет напряжение, но не видит различия, что включилось в цепь — лампа или живое существо. Если тока утечки нет, оборудование не сработает.

Элемент не обеспечивает защиту от сверхтока. Он не отключает линию при низких токах, способных вывести из строя электромоторы в стиралке, холодильнике и т.д.

Отключатель дифференциального тока не работает при замыкании. Для этого нужен отдельный автомат или универсальное решение, показанное выше.
Иногда УЗО может принести больше вреда, чем пользы в системе электричества, так как не всегда правильно реагирует на ситуацию. Если линия еще советских времен, могут периодически появляться небольшие утечки, на которые оборудование реагирует и размыкает цепь. Именно это является самой большой проблемой, которая проявляется непредсказуемо, срабатываний может быть много раз на день. Оставлять систему без защиты нельзя, но лучше ставить узел не на всю линию, а на ответвления с розетками, используя модели на 30мА.

Понимая особенности УЗО, что это и как работает, отпадают вопросы в том, стоит ли ставить некачественное оборудование. В продаже представлено много дешевых моделей неизвестного происхождения. Нет уверенности, что изделия отвечают указанным характеристикам и обеспечат должный уровень безопасности систему электрики в доме или квартире.

Также нет смысла использовать устройства защитного отключения для светильников и стационарных потребителей тока.

Конструктивные особенности

Система может различаться, но поляризованное реле и датчик утечки всегда есть, так как именно эти элементы делают основную работу при утечках. Система работает за счет законов, действующих в замкнутых цепях переменного тока, где его значение постоянно.

Так выглядит современное оборудование внутри

В корпусе расположены катушки, их три. Через две из них проходит фаза и ноль, за счет чего появляются магнитные поля. При нормальном функционировании электрики эти поля уравновешивают друг друга, так как их показатель равен. Но как только появляется утечка, включается третья катушка. Вторичная обмотка, соединенная с реле, запускает механизм отключения.

Проверка работы проводится с помощью кнопки, которая есть во всех современных моделях. Во многих изделиях есть и световой индикатор для удобства.

Технические параметры

Для простоты основные характеристики представлены в таблице.

Чтобы разобраться еще лучше, следует рассмотреть расшифровку конкретного устройства и изучить ее.

Расшифровка не составляет сложности

Расшифровка проста, вне зависимости от производителя на корпусе будут те же данные. Если возникли трудности при выборе, стоит обратиться к консультанту, он сможет ответить на все вопросы.

Типы устройств

На сегодня можно выделить разные варианты УЗО, отличающихся по конструктивному исполнению и выполняемым функциям. Каждый из них имеет свои преимущества и недостатки.

Электромеханическое УЗО

Простое и надежное устройство, которое срабатывает практически всегда, даже если напряжение сильно просядет. Именно оно является самым надежным на сегодня, в некоторых странах можно использовать только такие варианты.
Даже если в сети нет нуля, оборудование работает и при утечке отключит подачу напряжения.

Электронное УЗО

Простой тип, который продается повсеместно и стоит дешевле электромеханического варианта. основное отличие — электронная плата внутри, усиливающая сигнал, но требующая постоянного питания для нормальной работы.

Если ноль отсутствует, оборудование не будет функционировать и не обеспечит должного уровня безопасности. Работает нормально, при условии, модель отвечает требованиям технического регламента. Но первый тип все-таки более надежен.

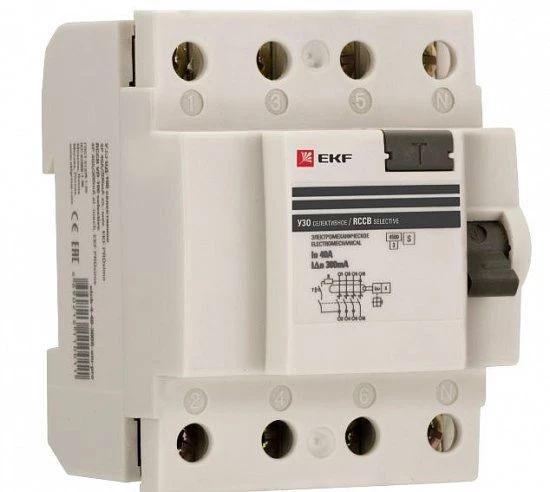

Селективный вариант

Основная особенность заключается в том, что отключение подачи электричества происходит не мгновенно, а с определенной выдержкой. Обычно задержка составляет 40 мс. Этот вариант идеально подойдет для нестабильных линий с частыми перепадами напряжения и тока, так как риск ложных срабатываний минимален.

Селективное оборудование не защищает от поражения, когда человек дотронулся к оголенному проводу.

Противопожарное устройство

По названию понятно, что эта разновидность защищает проводку в домах, квартирах от возгорания. Ток утечки обычно составляет 100 или 300 мА. Что значит, УЗО не дает защиту от удара током.

Такие варианты выполняют несколько функций:

• Защищают линии, на которых нет дифференцированной защиты.

• Защищают вводный кабель.

• Служат дополнительной защитой, если устройство защитного отключения, расположенное после противопожарного, не сработало.

Что еще стоит отметить

Количество полюсов зависит от того, сколько токоведущих проводников используется в той или иной системе. Оборудование стоит недорого, но может спасти жизнь и предотвратить возгорание в случае нештатных ситуаций, если отвечает установленным стандартам качества. В каждом щитке должна быть защита УЗО — что это дает описано выше.

Вопрос-ответ

Можно ли самостоятельно установить УЗО?

Когда есть минимальные навыки в электромонтаже, сделать работу не составит труда. Главное - не забыть отключить подачу электроэнергии и соблюдать схему, так как любые ошибки при подсоединении приведут к тому, что автомат постоянно будет выбивать.

Какой вариант поставить?

Следует руководствоваться проектом. Его составляют специалисты, значит все просчитано и проверено.

Как выбирать подходящую модель?

Стоит отдавать предпочтение проверенным производителям с хорошей репутацией. И брать не чистое УЗО, а дифавтомат, выполняющий несколько функций.

Как часто проверять работу устройства контрольной кнопкой?

По регламенту это следует делать не реже, чем 1 раз в месяц.
