Силовой кабель. Как выбрать, проложить и заказать силовой кабель
Содержание
- Что такое силовой кабель и где он применяется?
- Эволюция силовых кабелей: от XIX века до наших дней
- Конструкция силовых кабелей
- Ключевые элементы конструкции силового кабеля
Что такое силовой кабель и где он применяется?
Силовой кабель — это "артерия" современной энергетики: один или несколько изолированных проводников (жил), надежно упакованных в герметичную оболочку с дополнительной защитой. В отличие от контрольных (для сигналов управления) или сигнальных (для слабых токов) кабелей, силовой предназначен для постоянной передачи большой энергии — от сотен ватт в доме до мегаватт на заводах. Он выдерживает высокие токи и напряжения без чрезмерных потерь.
Важно: потери энергии возникают из-за сопротивления жилы (джоулевы потери тепла) и диэлектрических потерь в изоляции. Мощность на конце линии всегда меньше, чем на входе, — это выражается в ваттах и минимизируется выбором правильного сечения и материалов.
Где применяются силовые кабели? Везде, где нужна электроэнергия:
- Бытовые сети в домах и офисах.
- Промышленные объекты, ЛЭП, метро.
- Агрессивные среды (вода, химия, подземка).
- Критическая инфраструктура: больницы, школы, ТЦ, оборонные комплексы.
Эволюция силовых кабелей: от XIX века до наших дней
В России эволюция от ОСБ (с 1924 г.) к современным XLPE-кабелям снизила затраты на эксплуатацию на 20–30%. Первые силовые кабели конца XIX века освещали города, а сегодня сверхпроводящие передают до 20 кА почти без потерь (охлаждение жидким азотом)!
Жила силового кабеля - из чего состоит конструкция силового кабеля
Основа — токопроводящие жилы ("сердце" кабеля), плюс изоляция, экраны, оболочки и броня. Вот типичная конструкция в разрезе:

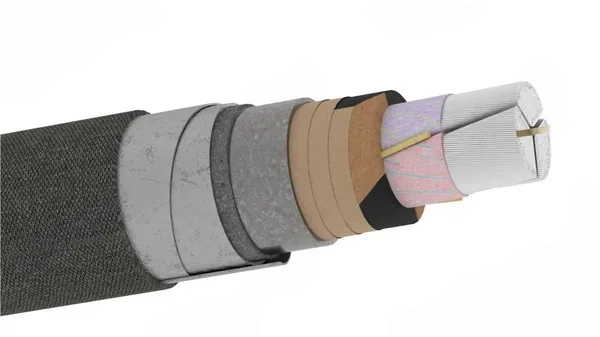

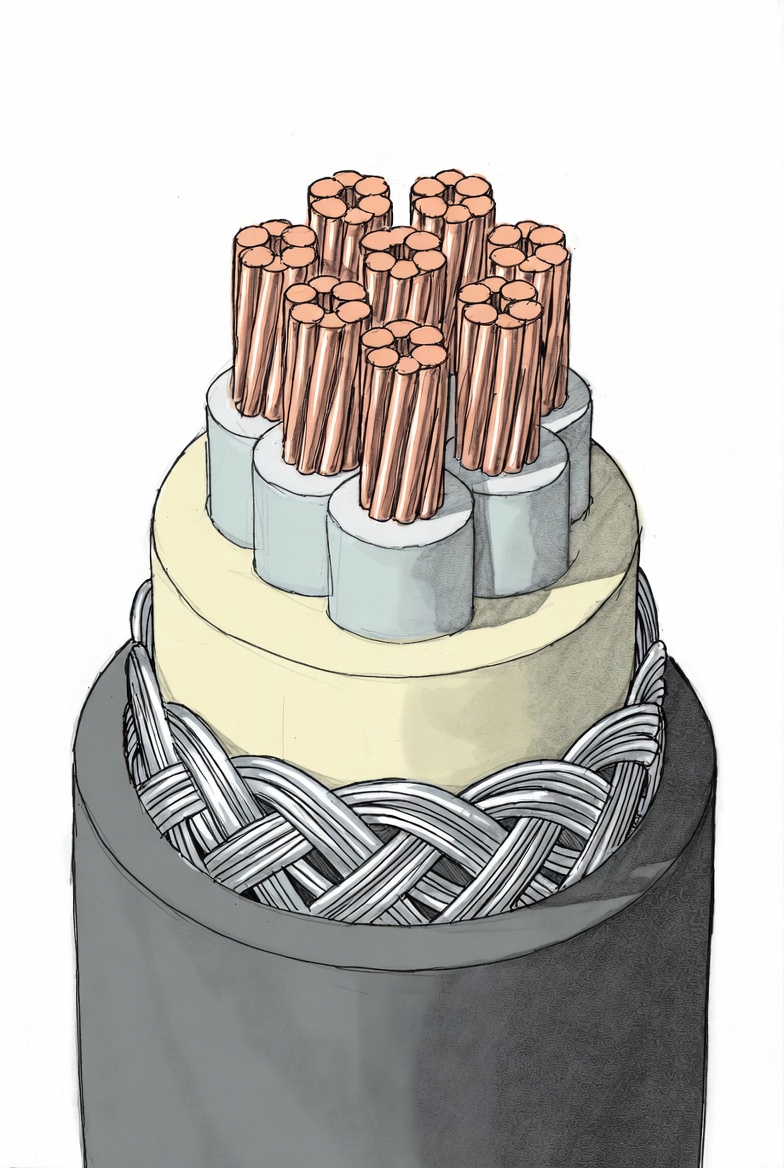

Конструкция силового кабеля
Жилы бывают разных форм — это влияет на компактность и электрическое поле:
- Секторные — экономят место (диаметр кабеля меньше на 15–20%), но требуют толстой изоляции из-за неравномерного поля (для кабелей до 10 кВ).
- Круглые — идеальны для высокого напряжения (20–35 кВ, изоляция до 9 мм).
- Класс гибкости: от 1 (жесткие однопроволочные) до 6 (сверхгибкие многопроволочные).
- Сечение: от 0,03 до 1000 мм².
Материалы жил:
- Медные → Высокая проводимость (в 1,7 раза лучше алюминия), гибкость, стойкость к изгибам. Работают до 90°C (в ВВГнг). Минус: дороже, окисляются.
- Алюминиевые → Легче и дешевле, но хрупкие. Запрещены в квартирах для сечений <16 мм² (ПУЭ).
Изоляция: Бумажная (пропитанная, для 1–110 кВ), ПВХ (до 70°C), XLPE (сшитый полиэтилен — до 150°C, влагостойкий, инновация с 3D-структурой).
Другие элементы: Экраны (фольга/оплетка для равномерного поля), оболочки (ПВХ, резина, свинец), броня (сталь для подземки).

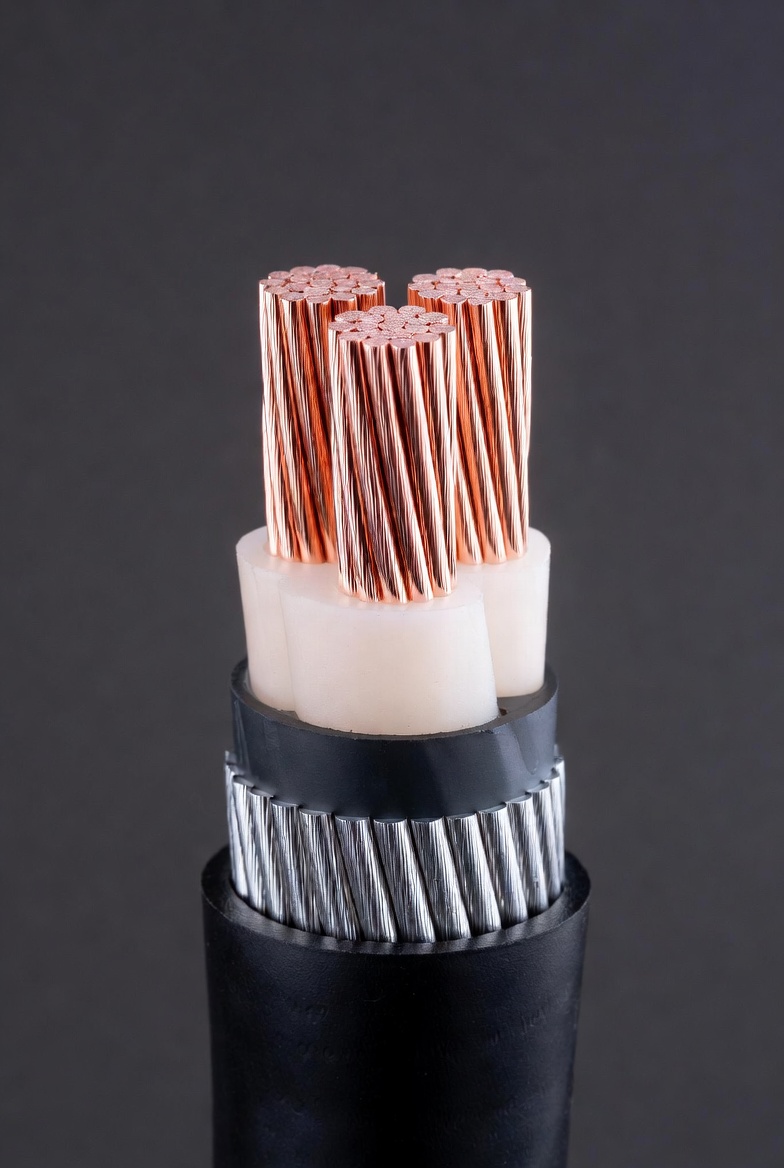

Пример кабеля ВВГнг в разрезе
Ключевые элементы конструкции силового кабеля
| Элемент | Материалы | Основная функция | Пример в ВВГнг |
|---|---|---|---|
| Жилы | Медь/алюминий, круглые/секторные | Передача тока | Медные многопроволочные, 1,5–240 мм² |
| Изоляция | ПВХ, XLPE, бумага | Защита от пробоя, предотвращение короткого замыкания | ПВХ, негорючая (нг) |
| Экран | Медная фольга/оплетка | Выравнивание электрического поля, защита от помех | Опционально (для высоковольтных модификаций) |
| Оболочка | ПВХ, резина, полиэтилен | Защита от внешней среды (влаги, УФ, химии) | ПВХ, не распространяет горение |
| Броня (опция) | Стальные ленты/проволока | Механическая защита от повреждений | Отсутствует (Г — "голый") |
Каждый слой в конструкции силового кабеля выполняет свою важную функцию, обеспечивая безопасность, надежность и долговечность передачи электроэнергии в самых разных условиях эксплуатации.
